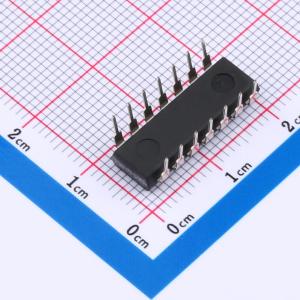

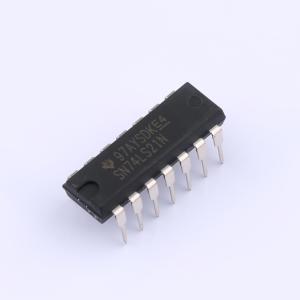

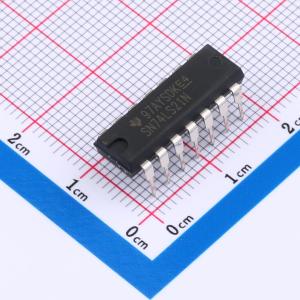

温馨提醒：图片仅供参考，商品以实物为准
SN74LS21N
双4输入正与门
- 描述
- SN74LS21 2 通道、4 输入、4.75V 至 5.25V、16mA 驱动强度双极与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS21N
- 商品编号
- C2861866
- 商品封装
- PDIP-14
- 包装方式
- 编带
- 商品毛重
- 1.98克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 2 | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2.7V~3.4V | |
| 输出低电平(VOL) | 250mV~400mV；350mV~500mV | |
| 系列 | 74LS系列 | |
| 传播延迟(tpd) | 20ns@5V,15pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 4 | |
| 功能特性 | - |
商品概述
该器件包含两个独立的4输入与门，逻辑关系为Y = A·B·C·D 或者 Y = A非 + B非 + C非 + D非
商品特性
- 封装包含多种可选类型：塑料小外形封装、陶瓷芯片载体、扁平封装、塑料双列直插封装、陶瓷双列直插封装
- SN74LS21工作温度范围为0℃~70℃
- 最大额定值：电源电压VCC为7V，输入电压为7V，存储温度范围为-65℃~150℃
- 典型参数测试条件为VCC = 5V，TA = 25℃
- 同一时间短路输出不能超过1个，短路持续时间不得超过1秒
- 可提供符合铅、卤素相关环保要求的不同分类产品
- 提供卷带、管装等包装形式，所有尺寸为标称值，线性尺寸单位为毫米
