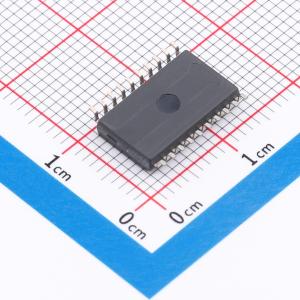

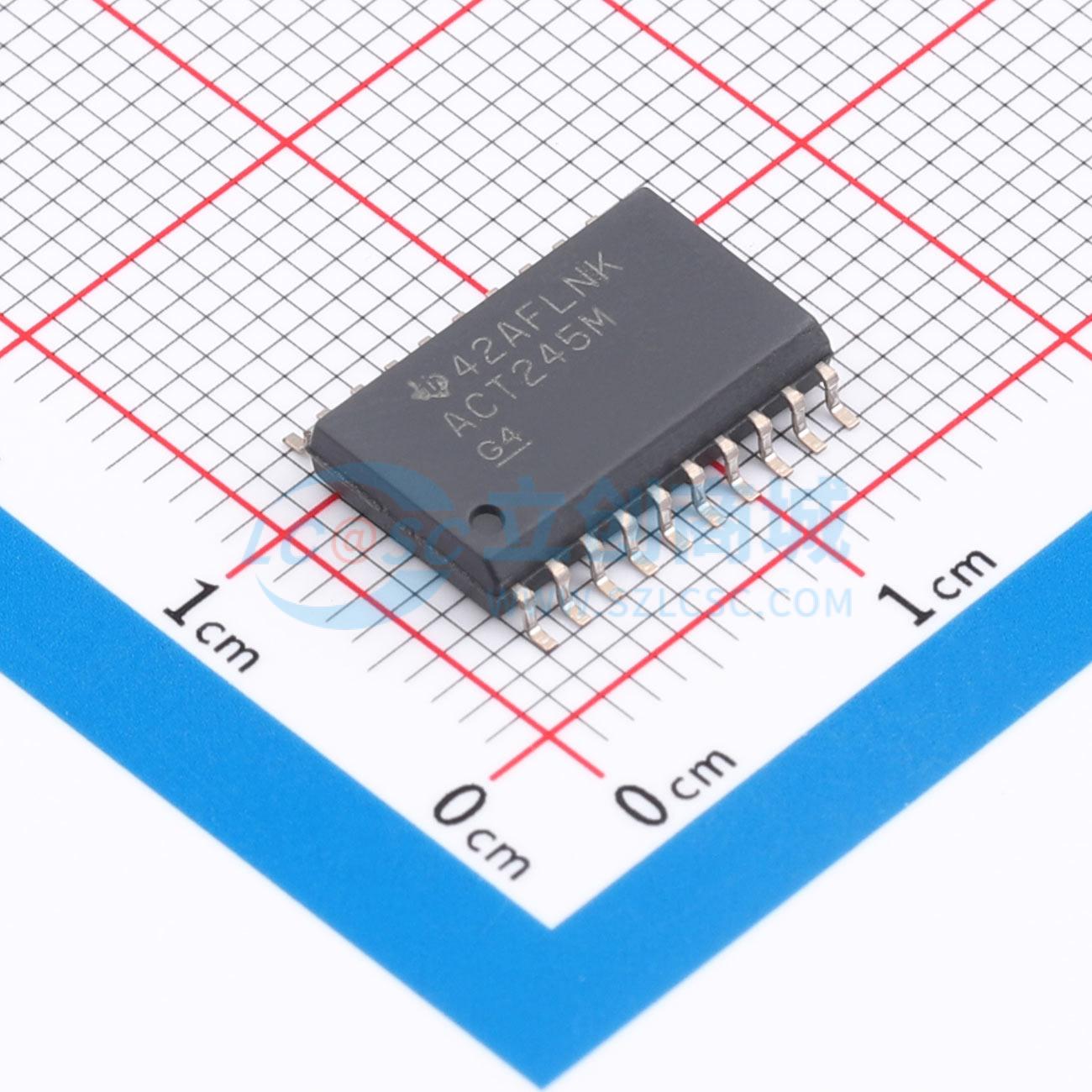

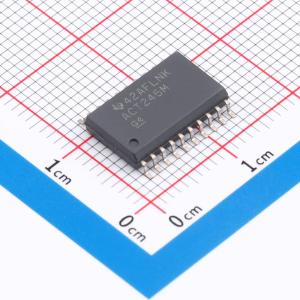

温馨提醒：图片仅供参考，商品以实物为准
CD74ACT245M
八总线收发器，三态，同相
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有三态输出的八路同向总线收发器 20-SOIC -55 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74ACT245M
- 商品编号
- C2861832
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 75mA | |
| 拉电流(IOH) | 75mA | |
| 系列 | 74ACT | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 10ns@5.5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
AC245和ACT245是八总线收发器，采用先进CMOS逻辑技术，为同相三态双向缓冲收发器，用于A总线与B总线之间的双向传输，方向输入引脚的逻辑电平决定数据传输方向，当输出使能引脚为高电平时，输出处于高阻态，可用封装包括CERDIP、PDIP、SOIC、SSOP。
商品特性
- 输入带有缓冲
- 典型传播延迟为4ns，对应测试条件为VCC=5V，TA=25℃，CL=50pF
- 具备超过2kV的静电放电防护能力
- 采用可控硅闩锁抗性CMOS工艺与电路设计
- 可达到双极型FAST/AS/S的速度，同时功耗显著降低
- 传播延迟平衡
- AC类型产品支持1.5V至5.5V工作电压，在电源电压的30%范围内具备平衡抗干扰能力
- 输出驱动电流为±24mA
- 可扇出连接15个FAST集成电路
- 可驱动50Ω传输线
- 为避免高阻隔离模式下产生过大电流，所有输入输出端子需要接10kΩ至1MΩ电阻端接
- 直流电源电压范围为-0.5V至6V
- 不同封装的典型热阻：E封装69℃/W，M封装58℃/W，SM封装70℃/W
- 塑料封装最高结温为150℃，存储温度范围为-65℃至150℃，焊接10秒时最高引线温度为300℃
- 工作温度范围TA为-55℃至125℃
- 工作电压范围：AC类型1.5V至5.5V，ACT类型4.5V至5.5V
- 直流输入输出电压范围为0V至VCC
- 输入升降压摆率要求：AC类型1.5V至3V时最大50ns，AC类型3.6V至5.5V时最大20ns，ACT类型4.5V至5.5V时最大10ns
应用领域
- 总线系统双向数据传输
