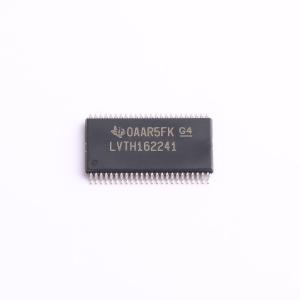

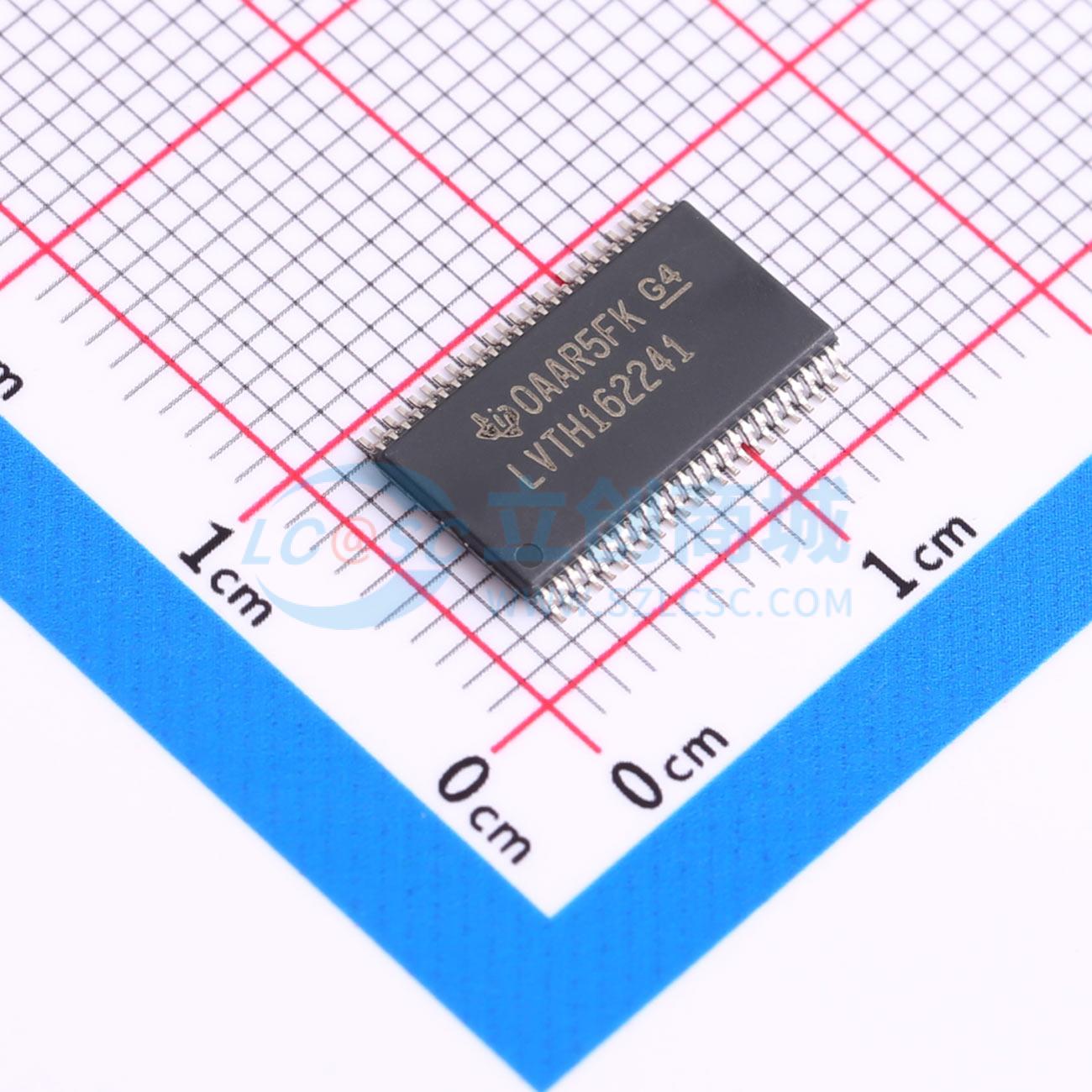

SN74LVTH162241DGGR
3.3-V ABT 16位缓冲器/驱动器带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVTH162241 具有总线保持、TTL 兼容型 CMOS 输入和三态输出的 16 通道、2.7V 至 3.6V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVTH162241DGGR
- 商品编号
- C2861911
- 商品封装
- TSSOP-48-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.434362克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2.7V~3.6V | |
| 元件数 | 1 | |
| 每个元件位数 | 16 | |
| 通道类型 | 单向 | |
| 灌电流(IOL) | 12mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 12mA | |
| 系列 | LVTH | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 190uA | |
| 传播延迟(tpd) | 3ns@3.3V,50pF | |
| 功能特性 | 热插拔支持;掉电隔离;总线保持;电平转换 |
商品概述
这些16位缓冲器/驱动器专门针对低压(3.3-V)VCC工作设计,同时具备向5-V系统环境提供TTL接口的能力。该器件可用作四个4位缓冲器、两个8位缓冲器,或一个16位缓冲器,提供同相输出和互补输出使能(OE和OE)输入。输出设计为最高可提供或吸收12mA电流,内置等效22-Ω串联电阻以减少过冲和下冲。当VCC介于0和1.5V之间时,器件在上电或掉电期间处于高阻态。为确保1.5V以上的高阻态,OE反相端应通过上拉电阻连接到VCC,OE端应通过下拉电阻连接到GND;电阻的最小值由驱动器的灌电流/拉电流能力决定。内置有源总线保持电路,可将未使用或浮空的数据输入保持在有效逻辑电平。该器件通过Ioff和上电三态功能,完全满足热插入应用的规格要求。Ioff电路禁用输出,可防止器件掉电时产生破坏性回流电流。上电三态电路在上电和掉电期间将输出置于高阻态,防止驱动冲突。SN54LVTH162241的工作温度范围为-55℃至125℃。SN74LVTH162241的工作温度范围为-40℃至85℃。
商品特性
- 属于Texas Instruments Widebus™家族产品
- 采用先进BiCMOS技术(ABT)设计,支持3.3V工作,低静态功耗
- 输出端口内置等效22-Ω串联电阻,无需外部电阻
- 支持混合模式信号操作(5-V输入和输出电压搭配3.3-V VCC)
- 支持低至2.7V的非稳压电池工作
- 典型VOLP(输出接地反弹)< 0.8 V,条件为VCC = 3.3 V,TA = 25℃
- Ioff和上电三态功能支持热插入
- 数据输入端的总线保持功能消除了对外部上拉/下拉电阻的需求
- 分布式VCC和GND引脚配置最小化高速开关噪声
- 直通架构优化PCB布局
- 闭锁性能超过JESD 17标准要求的500mA
- ESD保护超过MIL-STD-883标准3015方法要求的2000V;采用机器模型测试(C = 200 pF,R = 0)结果超过200V
- 封装选项包括塑料收缩小外形(DL)、薄型收缩小外形(DGG)以及380-mil细间距陶瓷扁平(WD)封装,引脚中心间距为25-mil
