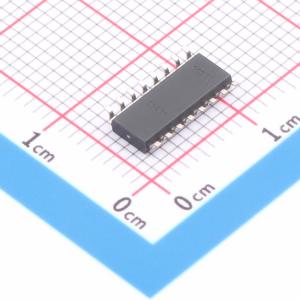

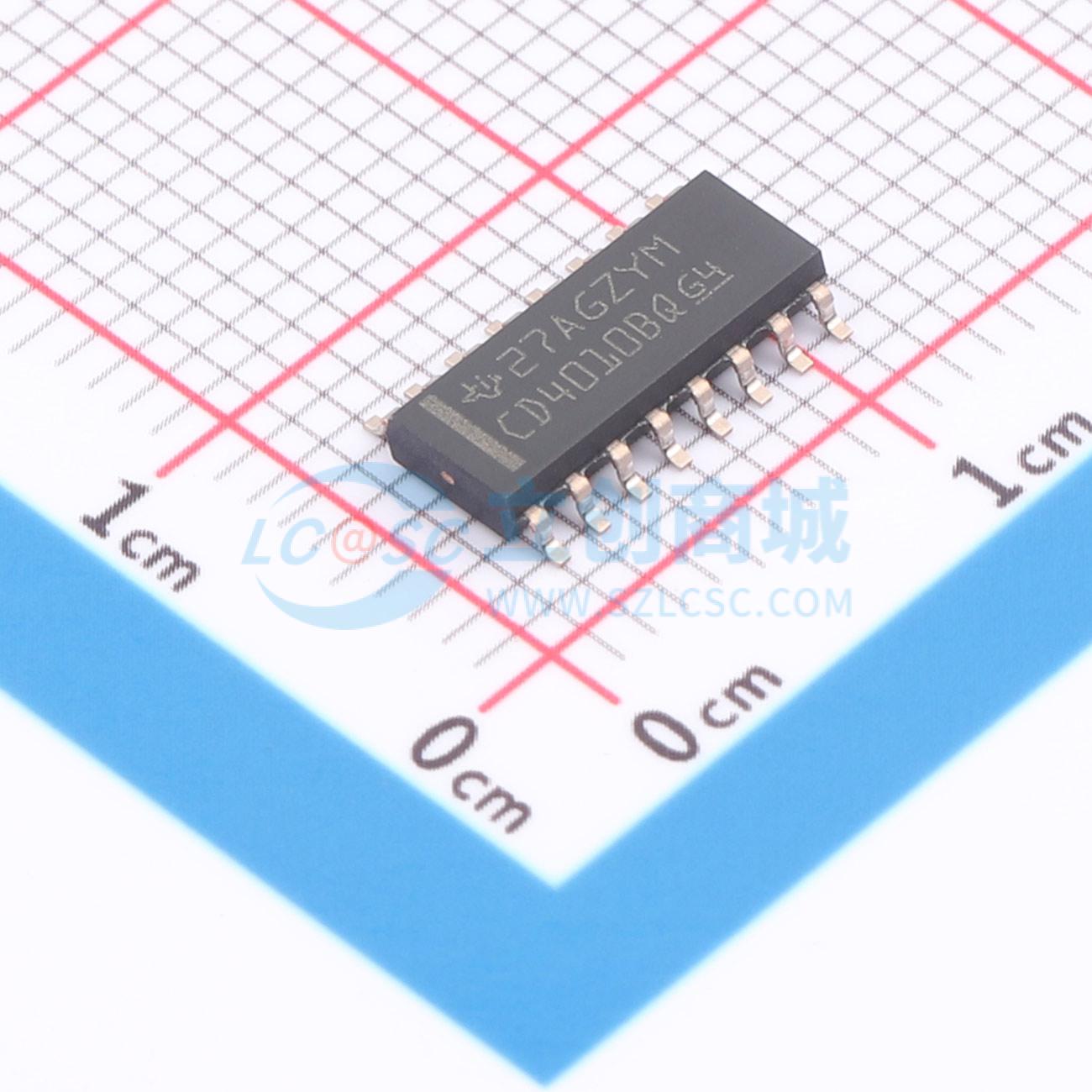

温馨提醒：图片仅供参考，商品以实物为准
CD4010BQDRQ1
CMOS六路缓冲器/转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4010B-Q1 汽车类 CMOS 六路同相缓冲器/转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4010BQDRQ1
- 商品编号
- C2861741
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.608675克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 推挽式 | |
| 工作电压 | 3V~18V | |
| 元件数 | 6 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 | |
| 灌电流(IOL) | 36mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 3mA | |
| 系列 | 4000B | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 600uA | |
| 传播延迟(tpd) | 100ns@5V,50pF | |
| 功能特性 | 电平转换 |
商品概述
CD4010B六缓冲器/转换器可用作CMOS到TTL或DTL的逻辑电平转换器，也可作为CMOS高灌电流驱动器。CD4010B采用16引脚密封双列直插陶瓷(D)封装。
商品特性
- 符合汽车应用要求
- 在20 V下对静态电流进行100%测试
- 全封装温度范围内，18 V下最大输入电流为1 μA；25℃、18 V下最大输入电流为100 nA
- 支持5 V、10 V和15 V参数额定值
- 闩锁性能满足JESD 78 I类100 mA要求
应用领域
- CMOS转DTL/TTL六单元转换器
- CMOS电流灌电流或拉电流驱动器
- CMOS高到低逻辑电平转换器
- 1对6或6对1多路复用器
