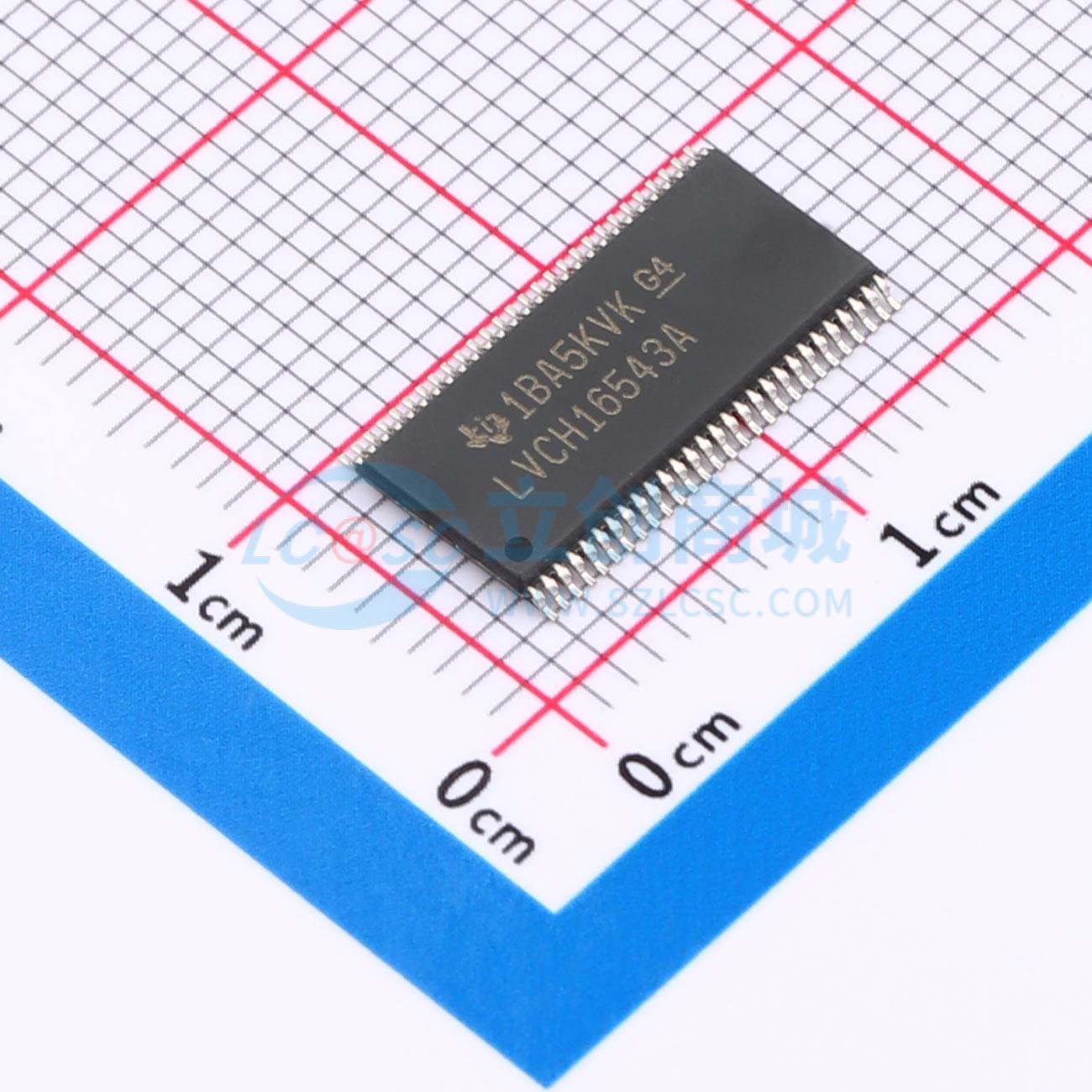

SN74LVCH16543ADGGR
带三态输出的16位寄存收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVCH16543A 具有三态输出的 16 位寄存收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVCH16543ADGGR
- 商品编号
- C2861812
- 商品封装
- TSSOP-56
- 包装方式
- 编带
- 商品毛重
- 0.398克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~3.6V | |
| 元件数 | 2 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVCH | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 20uA | |
| 传播延迟(tpd) | 5.4ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；输出使能；总线保持；电平转换 |
商品概述
这是一款16位寄存收发器，可作为两个8位收发器或一个16位收发器使用，设计工作电压范围VCC为1.65V至3.6V，每个寄存器配备独立的锁存使能和输出使能输入，可对任意方向的数据流实现独立控制。
商品特性
- 工作电压范围为1.65V~3.6V
- 输入可承受最高5.5V电压
- 在3.3V条件下最大传输延迟tpd为5.4ns
- 在VCC=3.3V、TA=25℃条件下，典型输出接地反弹V_OLP小于0.8V
- 在VCC=3.3V、TA=25℃条件下，典型输出VOH下冲V_OHV大于2V
- I_off支持部分掉电模式工作
- 所有端口支持混合模式信号操作，可在VCC为3.3V时兼容5V输入输出电压
- 数据输入配备总线保持功能，无需外部上拉/下拉电阻
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准
- ESD防护等级分别为：人体模型2000V，机器模型200V，充电器件模型1000V
- 输入可由3.3V器件或5V器件驱动
- 完全适配部分掉电应用场景，I_off电路可禁用输出，防止器件掉电时产生破坏性回流电流
- 有源总线保持电路可将未使用或悬空的数据输入保持在有效逻辑电平，总线保持电路属于输入电路的一部分，不会被输出使能或方向控制禁用
- 为确保上电或掉电期间保持高阻态，输出使能端需要通过上拉电阻连接到VCC，电阻最小值由驱动器的灌电流能力决定
应用领域
- 可作为8位收发器或16位收发器使用
- 可用于混合3.3V/5V信号系统的电平转换
