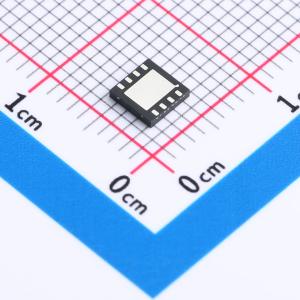

  • LM2940LD-5.0/NOPB商品缩略图

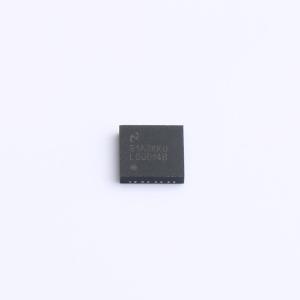

  • LM2940LD-5.0/NOPB商品缩略图

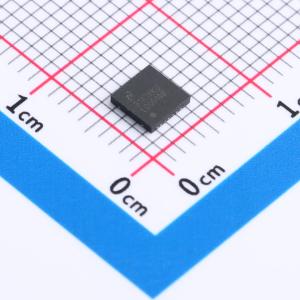

  • LM2940LD-5.0/NOPB商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

LM2940LD-5.0/NOPB

1A、26V、高 PSRR、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
LM2940-N 1A、26V、高 PSRR、低压降稳压器
品牌名称
TI(德州仪器)
商品型号
LM2940LD-5.0/NOPB
商品编号
C2861815
商品封装
WSON-8-EP(4x4)​
包装方式
编带
商品毛重
0.079克(g)

商品参数

属性参数值
商品目录线性稳压器(LDO)
输出类型固定
工作电压26V
输出电压5V
输出电流1A
电源纹波抑制比(PSRR)54dB@(120Hz)
压差500mV@(1A)
属性参数值
静态电流(Iq)30mA
噪声150uVrms
特性过热保护；短路保护
工作温度-40℃~+125℃@(Tj)
输出极性正极
输出通道数1

商品概述

输入电压范围 = 6 V至26 V；在输出电流 (IOUT) = 1 A时，压差典型值为0.5 V；输出电流超过1 A；组装前对输出电压进行微调；具备反接电池保护功能；内置短路电流限制；具备镜像插入保护；经过P+产品改进测试。

商品特性

  • 输入电压范围 = 6 V至26 V
  • 在输出电流 (IOUT) = 1 A时，压差典型值为0.5 V
  • 输出电流超过1 A
  • 组装前对输出电压进行微调
  • 反接电池保护
  • 内置短路电流限制
  • 镜像插入保护
  • 经过P+产品改进测试

应用领域

  • 开关电源后置稳压器
  • 逻辑电源
  • 工业仪表
