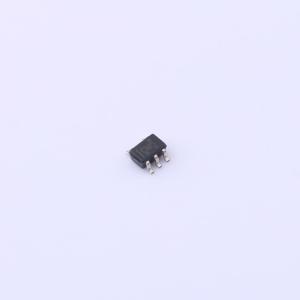

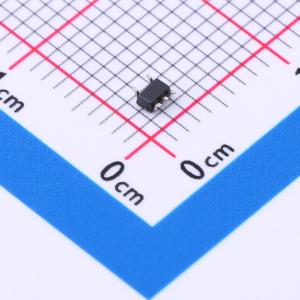

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G125DCKRG4
带三态输出的单总线缓冲门
- 描述
- SN74LVC1G125 具有三态输出的 1.65V 至 5.5V 单路缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- 74LVC1G125DCKRG4
- 商品编号
- C2861781
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1.7V | |
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 3.1ns@3.3V,15pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 1 | |
| 功能特性 | 局部关断模式；过压容忍输入；带电插入保护；后驱动保护；可控输出使能 | |
| 输入类型 | - | |
| 输出类型 | 三态 |
商品概述
SN74LVC1G125是带三态输出的单总线缓冲门，专为1.65V至5.5V VCC工作电压设计，属于CMOS器件，是带三态输出的单线驱动器，当输出使能OE输入为高电平时，输出禁用，可在宽VCC工作范围内保持高输出驱动能力，同时维持低静态功耗，有多种封装可选，包含面积0.64平方毫米、引脚间距0.5毫米的超小型DPW封装，DPW封装本体尺寸为0.8mm×0.8mm。
商品特性
- 可提供面积0.64mm²、引脚间距0.5mm的超小型DPW封装
- 支持5V VCC工作
- 输入可承受电压最高达5.5V
- 支持向下电平转换至VCC
- 3.3V条件下最大传输延迟tpd为3.7ns
- 低功耗，最大静态电流Icc为10μA
- 3.3V条件下输出驱动能力为±24mA
- Ioff支持热插入、部分掉电模式与反向驱动保护
- 闭锁性能超过100mA，符合JESD 78 II类标准
- ESD防护性能超过JESD 22标准，可承受2000V人体模型、200V机器模型、1000V充电器件模型静电放电
应用领域
- 电缆调制解调器终端系统
- 高速数据采集与生成
- 高压电机控制
- 电力线通信调制解调器
- 内置或外接固态硬盘
- 可扩展平台视频广播基础设施
- 基于IP的多格式转码视频广播
- 视频通信系统
