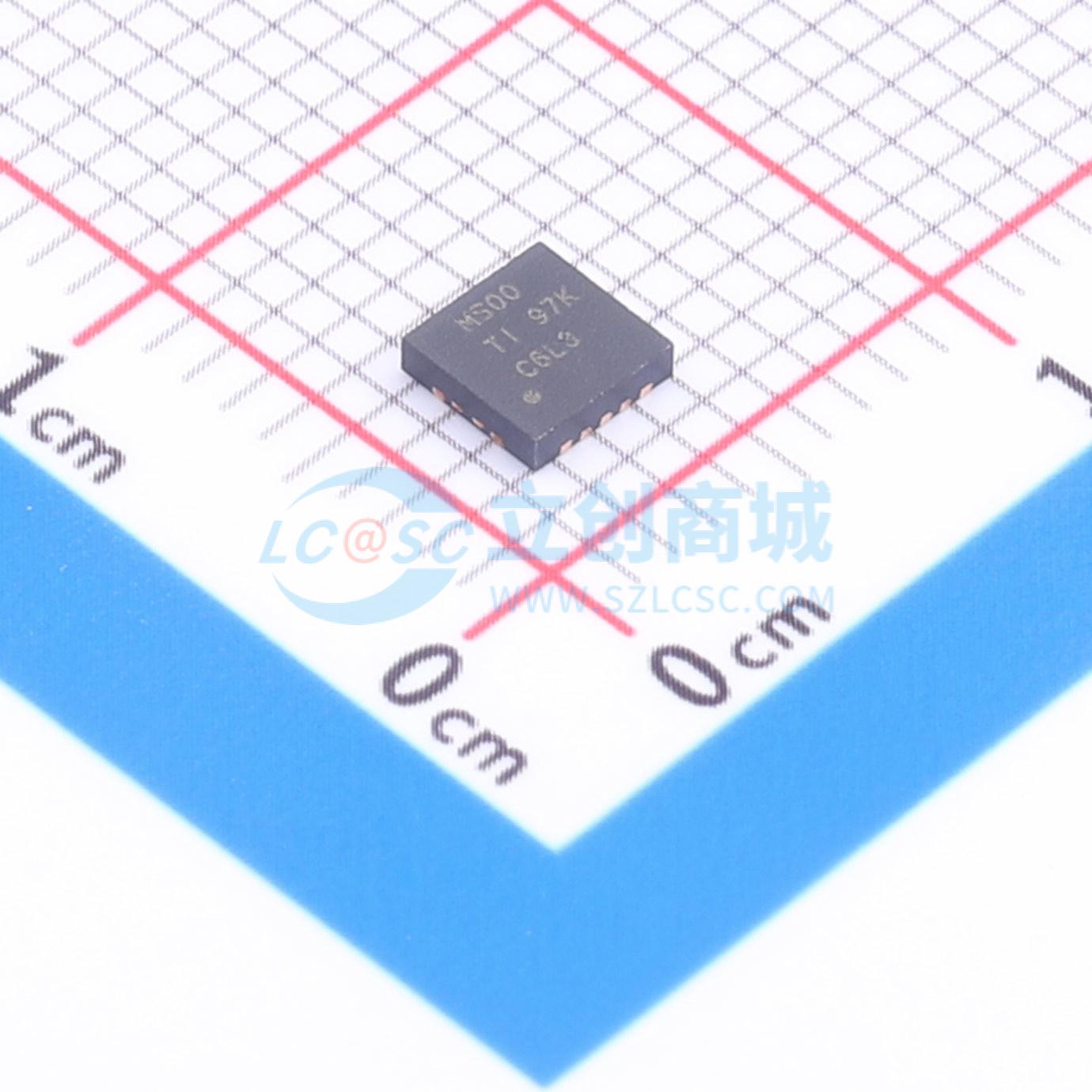

温馨提醒：图片仅供参考，商品以实物为准
SN74AUC00RGYR
SN74AUC00RGYR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUC00 4 通道、2 输入、0.8V 至 2.7V 高速与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUC00RGYR
- 商品编号
- C2861806
- 商品封装
- VQFN-14(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 800mV~2.7V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 9mA | |
| 拉电流(IOH) | 9mA | |
| 输入高电平(VIH) | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 0V~700mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | 74AUC系列 | |
| 传播延迟(tpd) | 2ns@2.5V,30pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入 |
商品概述
SN74AUC00是一款四路二输入正与非门，电源电压范围为0.8V~2.7V，专为1.65V~1.95V电源电压工作场景设计，采用正逻辑实现与非逻辑功能，完全针对部分掉电应用做规格设计，Ioff电路可禁用输出，避免器件掉电时反向电流造成损坏，提供RGY封装。
商品特性
- 针对1.8V工作进行优化，支持3.6V I/O容限，可支持混合模式信号工作
- Ioff支持部分掉电模式运行
- 支持低于1V电压工作
- 1.8V条件下最大传输延迟tpd为2ns
- 功耗低，最大电源电流Icc为10μA
- 1.8V条件下输出驱动能力为±8mA
- 闩锁性能超过JESD 78 II类标准要求，可承受100mA以上
- 静电放电防护性能超过JESD 22标准要求
- 满足2000V人体模型要求
- 满足200V机器模型要求
- 满足1000V充电器件模型要求
