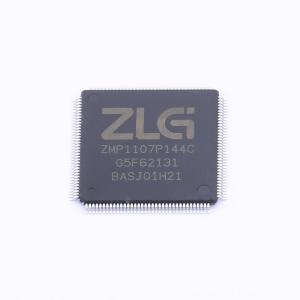

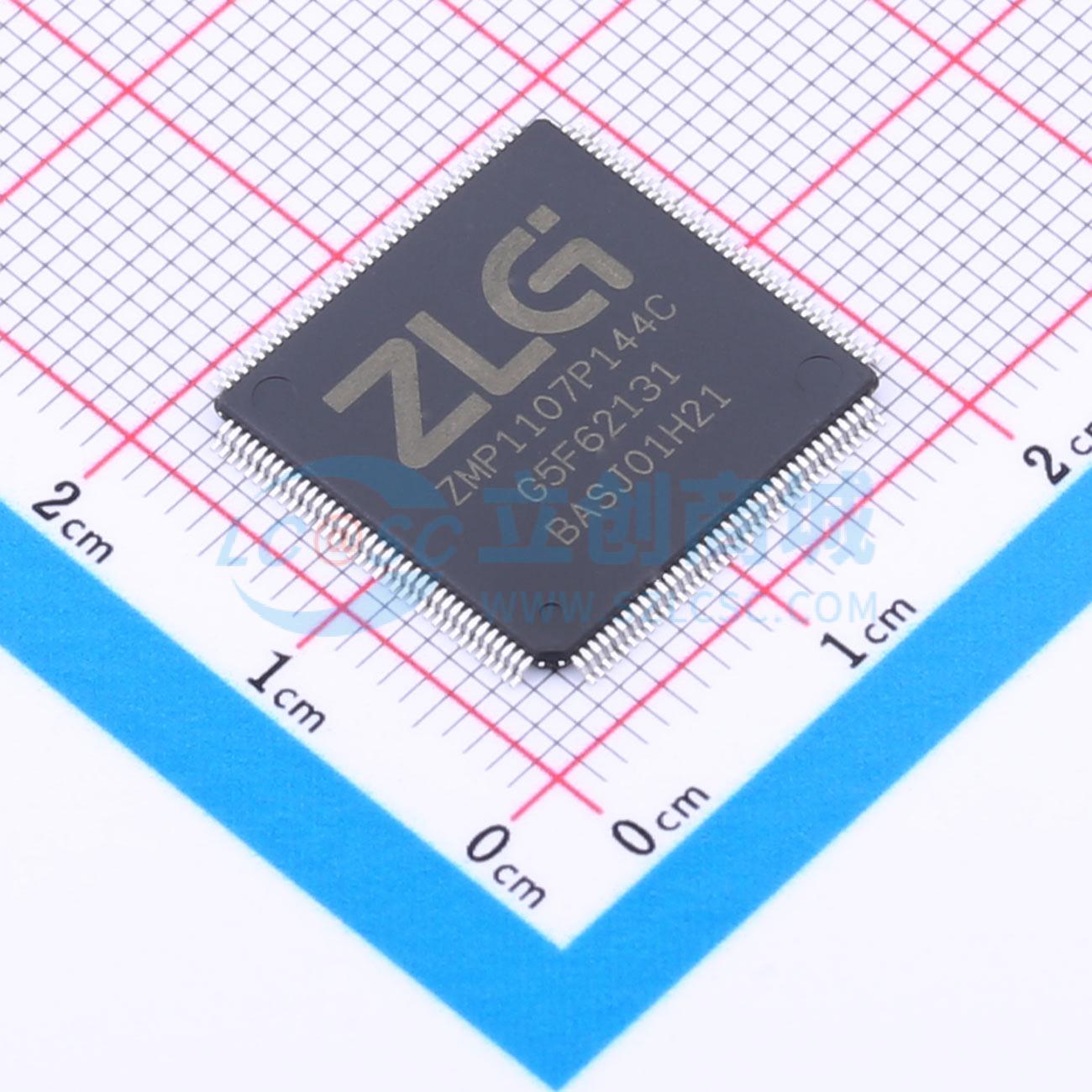

ZMP1107P144C
图像显示应用专用芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ZMP110XP144C是一款低功耗、低成本、高性能和高系统集成的多媒体应用芯片，主要应用在考勤机、可视对讲系统和多媒体控制等图像显示环境。采用ARM9内核，CPU频率最高可达804MHz，内部集成了强大的视频处理器，图像处理器，音频ADC/DAC，LCD显示控制器和DDR2SDRAM。提供了丰富的外围设备的接口，包含1个RMII10/100M以太网接口，2路MIPI CSI接口，1路8/10/12位摄像头接口，1路MIPIDSI接口，1路RGB/YUVLCD接口，1路I2S，4路TWI，3路UART，2路SPI，MMC/SD/SDIO各1路和1路USB2.0等，具有高可扩展性和高灵活性。
- 品牌名称
- ZLG(致远电子)
- 商品型号
- ZMP1107P144C
- 商品编号
- C2762846
- 商品封装
- TQFP-144(16x16)
- 包装方式
- 托盘
- 商品毛重
- 2.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU最大主频 | 804MHz | |
| CPU位数 | 32 Bit | |
| 程序存储器类型 | 外接 | |
| RAM容量 | 128MB |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 81 | |
| ADC(位数) | 16bit | |
| DAC(位数) | 22bit | |
| 工作电压 | 1.8V；3.3V；1.1V | |
| 工作温度 | -40℃~+80℃ |
商品概述
ZMP110XP144C是一款低功耗、低成本、高性能和高系统集成的多媒体应用芯片，主要应用在考勤机、可视对讲系统和多媒体控制等图像显示环境。采用ARM9内核，CPU频率最高可达804MHz，内部集成了强大的视频处理器，图像处理器，音频ADC/DAC，LCD显示控制器和DDR2SDRAM。提供了丰富的外围设备的接口，包含1个RMII10/100M以太网接口，2路MIPI CSI接口，1路8/10/12位摄像头接口，1路MIPIDSI接口，1路RGB/YUVLCD接口，1路I2S，4路TWI，3路UART，2路SPI，MMC/SD/SDIO各1路和1路USB2.0等，具有高可扩展性和高灵活性。
商品特性
- 采用ARM9内核
- CPU频率最高可达804MHz
- 内置128MBDDR2SDRAM
- 内置图像、视频处理器
- 视频编码预处理；支持RGB/MIPILCD显示屏接口；支持8/10/12位RAWRGB/YUV摄像头
- 支持双路MIPI接口摄像头
- 内置耳机驱动电路，可直接驱动耳机
- 支持麦克风输入
- 支持AESDES和3DES加密
- 一路RMII10/100以太网接口
- 一路USB2.0接口
- 支持SD/EMMC/SDIO接口
- 中央处理器：ARM9内核，内存管理单元
- 主频特性：
- 当工作在Mode1、VDD_CPU=1.15V时CPU频率：700MHz
- 当工作在Mode2、VDD_CPU=1.25V时CPU频率：804MHz
- 当工作在Mode3、VDD_CPU=1.15V时CPU频率：700MHz
- 当工作在Mode4、VDD_CPU=1.25V时CPU频率：800MHz
- 当工作在Mode5、VDD_CPU=1.1V时CPU频率：438MHz
- 存储：叠封DDR2SDRAM
- 硬件加密：AES、DES和3DES
- 摄像头接口：
- 支持双摄像头
- 支持8/10/12位RAWRGB/YUV摄像头
- 支持MIPI接口
- 兼容BT.601和MIPICSI - 2V1.1协议
- 支持3A功能（AWB、AE、AF)
- 支持Gamma矫正、色彩增强功能
- 支持坏点校正、噪点去除
- 支持镜头阴影矫正功能
- 支持反蓝边、绿平衡、白平衡矫正功能
- 支持2D、3D降噪功能
- 支持锐化、伪彩色抑制功能
- 支持亮度/对比度调节
- 支持色度/饱和度调节
- 支持图像翻转和镜像功能
- 支持移动侦测功能
- 视频编码预处理器：
- 支持图像缩放功能
- 支持OSD叠加
- 支持隐私遮挡
- 视频处理器：
- H.265/H.264/JPEG编解码处理
- 支持多码流输出
- 图形用户界面（GUI)
- 图像格式转换
- 图像缩放
- 矩形贴图
- 亮度转换
- 图像裁剪
- 图像旋转：90°、180°、270°
- 显示屏接口：支持RGB/MIPILCD
- 以太网接口：
- 兼容IEEE802.3
- 支持RMII模式
- 10M/100Mbps全双工通信
- 3个UART
- 1个SPI Flash控制器：
- 提供SPI NOR Flash和NAND Flash
- 提供标准的SPI，双线SPI和4线SPI
- 1个通用SPI接口（SPI1)，支持主从模式
- 1个支持主从接口的I2S
- 4个TWI主机接口，与SCCB协议兼容
- 3个MMC/SD/SDIO控制器，支持:
- MMC interface, version 4.2
- SD interface, version 2.0
- SDIO interface, version 2.0
- 1个USB2.0高速主/从控制器
- 81个的与其他引脚共享的GPIO
- 1个JTAG调试口
- 片内PLLs和32.768kHz RTC
- 内部32kHz RC振荡器
- 7个通用定时器
- 5个PWMs
- 1个看门狗定时器
- 1个RTC定时器
- 4种启动模式：
- 串行NOR Flash启动
- SPI NAND Flash启动
- USB大容量存储设备启动
- UART启动
- 工作电压：
- 内核电压：1.1V
- 输入/输出电压：3.3V
- DDR2SDRAM:1.8V
- image sensor: 1.8V/3.3V
- 封装：144 - pin e - TQFP
应用领域
- 考勤系统
- 智能楼宇
- 媒体广告
- 门禁系统
