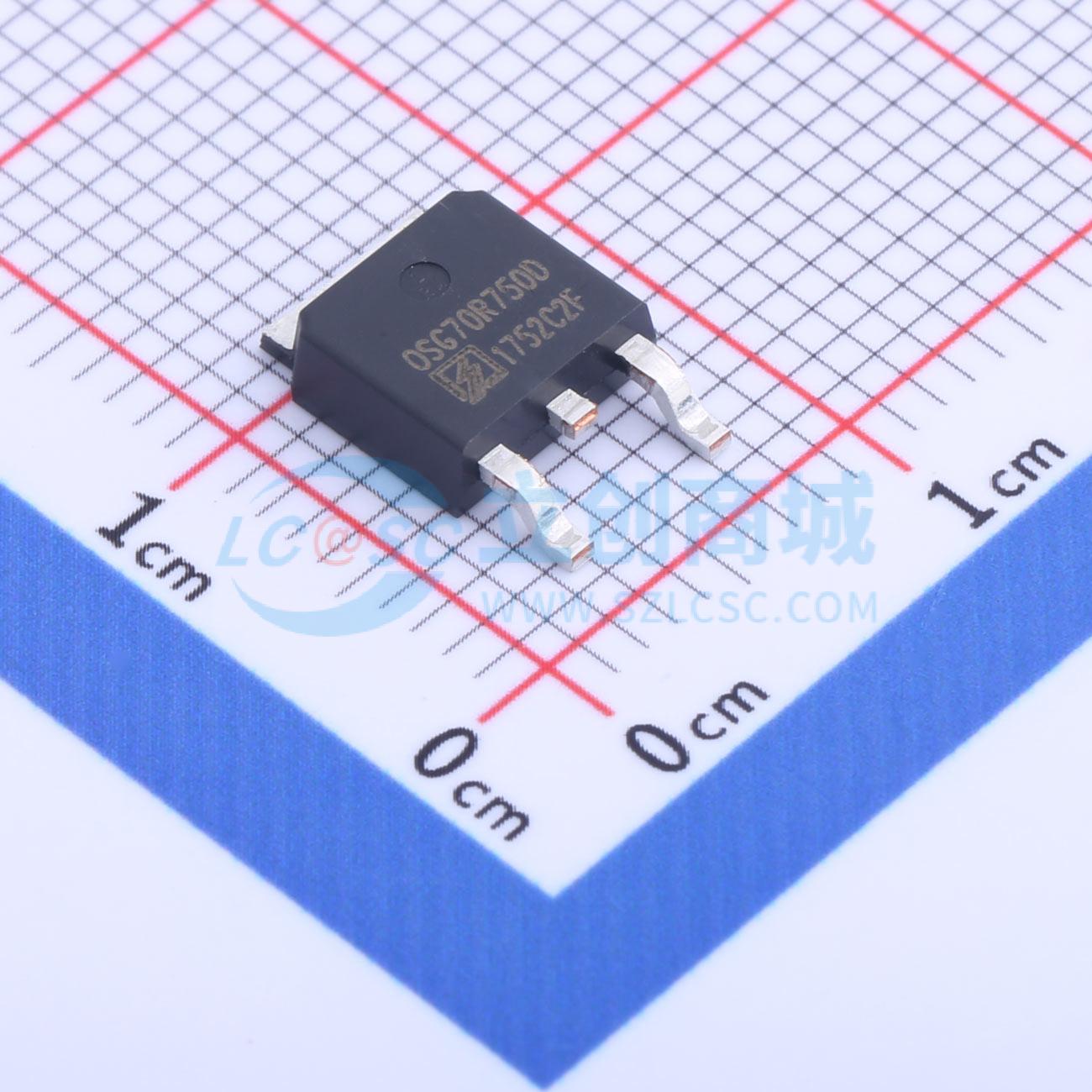

温馨提醒：图片仅供参考，商品以实物为准
OSG70R750DF
增强模式N通道功率MOSFET 耐压:750V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 商品型号
- OSG70R750DF
- 商品编号
- C2762907
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 750V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 750mΩ@10V | |
| 耗散功率(Pd) | 63W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 9.2nC@10V | |
| 输入电容(Ciss) | 459pF | |
| 反向传输电容(Crss) | 1.44pF@50V | |
| 工作温度 | -55℃~+150℃ |
商品概述
UTC 15NM70-U2 是一款超级结 MOSFET 结构器件，旨在具备更优特性，如快速开关时间、低栅极电荷、低导通电阻和高抗雪崩特性。这款功率 MOSFET 通常用于电力应用的 AC-DC 转换器中。
商品特性
- 在栅源电压 (VGS) = 10V 且漏极电流 (ID) = 7.5A 时，漏源导通电阻 (RDS(ON)) ≤ 0.45 Ω
- 采用超级结结构
- 快速开关
- 经过 100% 雪崩测试
