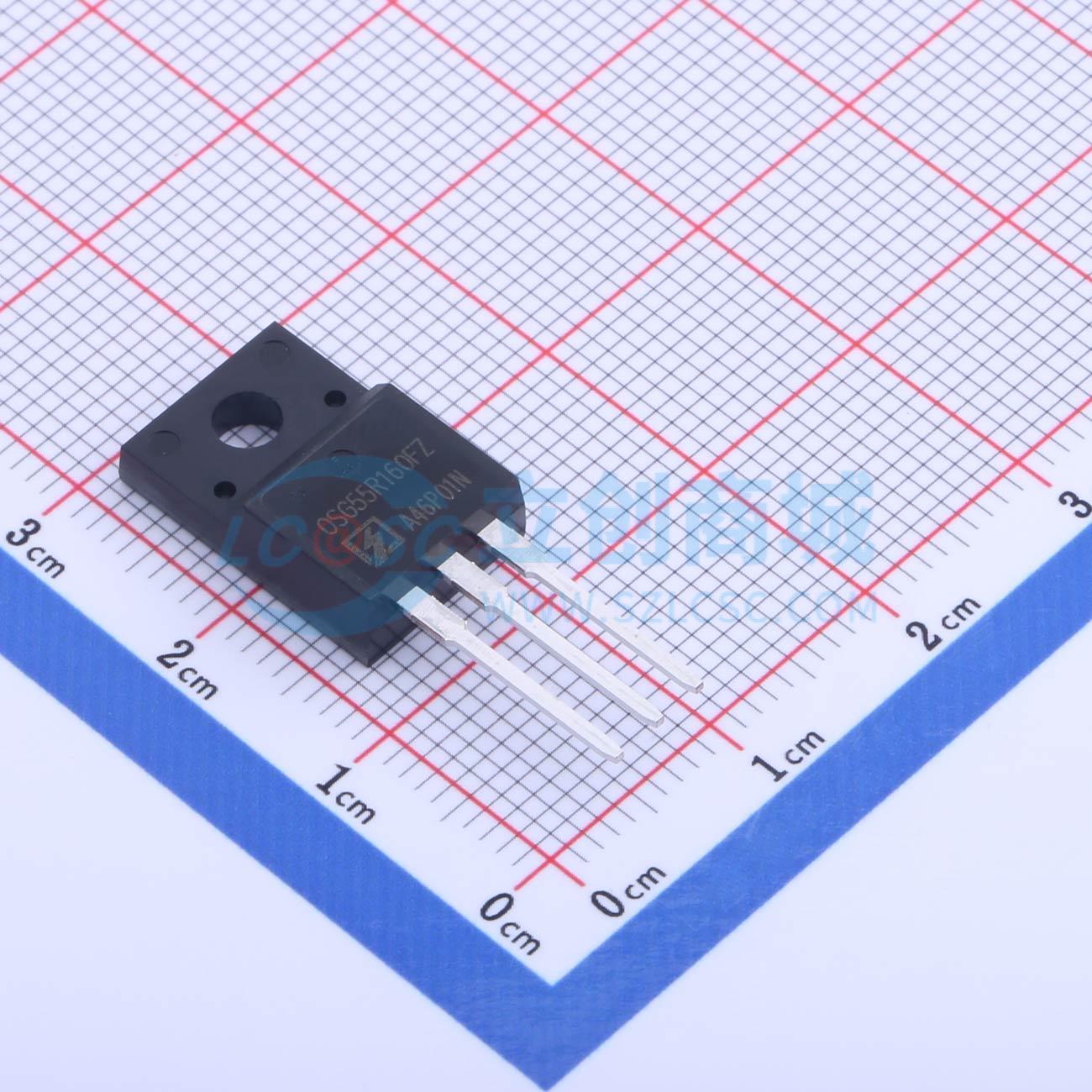

温馨提醒：图片仅供参考，商品以实物为准

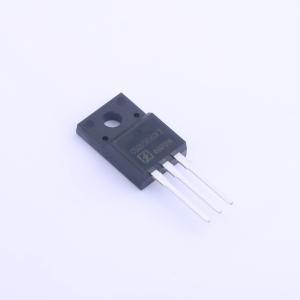

OSG55R160FZF
N沟道,电流:23A,耐压:550V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 商品型号
- OSG55R160FZF
- 商品编号
- C2762908
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 550V | |
| 连续漏极电流(Id) | 23A | |
| 导通电阻(RDS(on)) | 160mΩ@10V | |
| 耗散功率(Pd) | 34W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.5V@250uA | |
| 栅极电荷量(Qg) | 21.3nC@10V | |
| 输入电容(Ciss) | 1.511nF | |
| 反向传输电容(Crss) | 2.9pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 145.8pF |
应用领域
- 用于12V（典型值）总线浪涌电流的或运算MOSFET
- 电池供电的直流电机逆变器MOSFET
