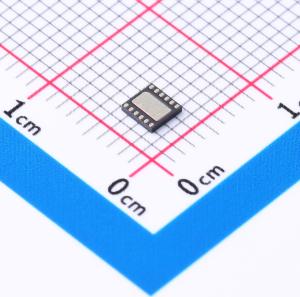

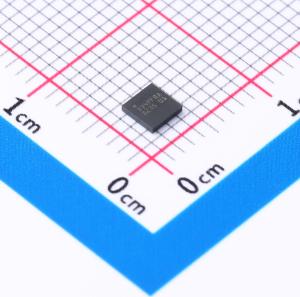

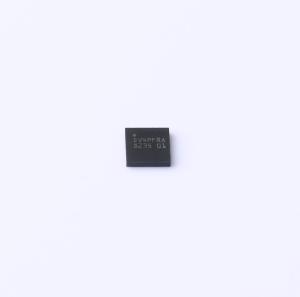

温馨提醒：图片仅供参考，商品以实物为准
ST25DV16K-JFR6D3
动态NFC/RFID标签IC，具有4-Kbit、16-Kbit或64-Kbit EEPROM 以及快速传输模式功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 16-Kbit动态NFC/RFID标签NFC Forum type V，具有I2C接口、快速传输模式和能量捕获
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST25DV16K-JFR6D3
- 商品编号
- C2762854
- 商品封装
- UFDFN-12-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | ISO 15693,NFC | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 传输速率 | 53Kbit/s | |
| 工作电压 | 1.8V~5.5V |
商品概述
动态NFC/RFID标签IC，具有4-Kbit、16-Kbit或64-Kbit EEPROM ，以及快速传输模式功能
商品特性
- 二线I2C串行接口支持1MHz协议
- 单供电电压：1.8V到5.5V
- 多字节写入编程（最多256个字节）
- 基于ISO/IEC 15693
- 经NFC Forum认证的NFC Forum Type 5标签
- 支持所有ISO/IEC 15693调制、编码、副载波模式和速率
- 高达53 Kbit/s的自定义快速读取访问
- 单个和多个数据块读取（与Extended指令相同）
- 单个和多个数据块写入（最多4个）（与Extended指令相同）
- 内部调谐电容：28.5 pF
- 高达64 kb的EEPROM（取决于版本）
- I2C接口访问字节
- RF接口访问块（4字节）
- 写时间：通过I²C：1字节通常5ms；通过RF：1个块通常5ms
- 数据保存：40年
- 写循环可擦写次数：100万次写循环（25 °C时）；60万次写循环（85 °C时）；50万次写循环（105 °C时）；40万次写循环（125°C时）
- I2C和RF接口之间的快速数据传输
- 半双工256字节专用缓冲区
- 为外部组件供电的模拟输出引脚
- 用户存储器：1至4个可配置区域，在RF中通过三个64位密码，在I²C中通过一个64位密码实施读和/或写保护
- 系统配置：在RF和I²C中通过64位密码实现写保护
- 可以为多个RF事件（场变化、存储器写入、活动、快速传输结束、用户设置/复位/脉冲）配置中断引脚
- 漏极开路或CMOS输出（取决于版本）
- 用于触发低功耗模式的输入引脚
- 通过I²C主机控制器启用/禁用RF命令解释器
- 范围6：从 - 40至85 °C
- 范围8：从 - 40至105 °C（仅UDFPN8和UDFPN12）；从 - 40至125 °C（仅限SO8N和TSSOP8，使用RF接口时，最高温度为105°C）
- 8引脚、10焊球和12引脚封装ECOPACK2（符合RoHS标准）
