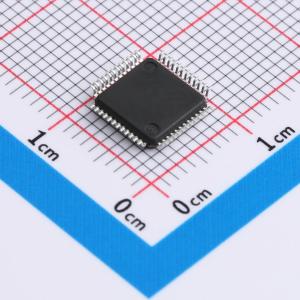

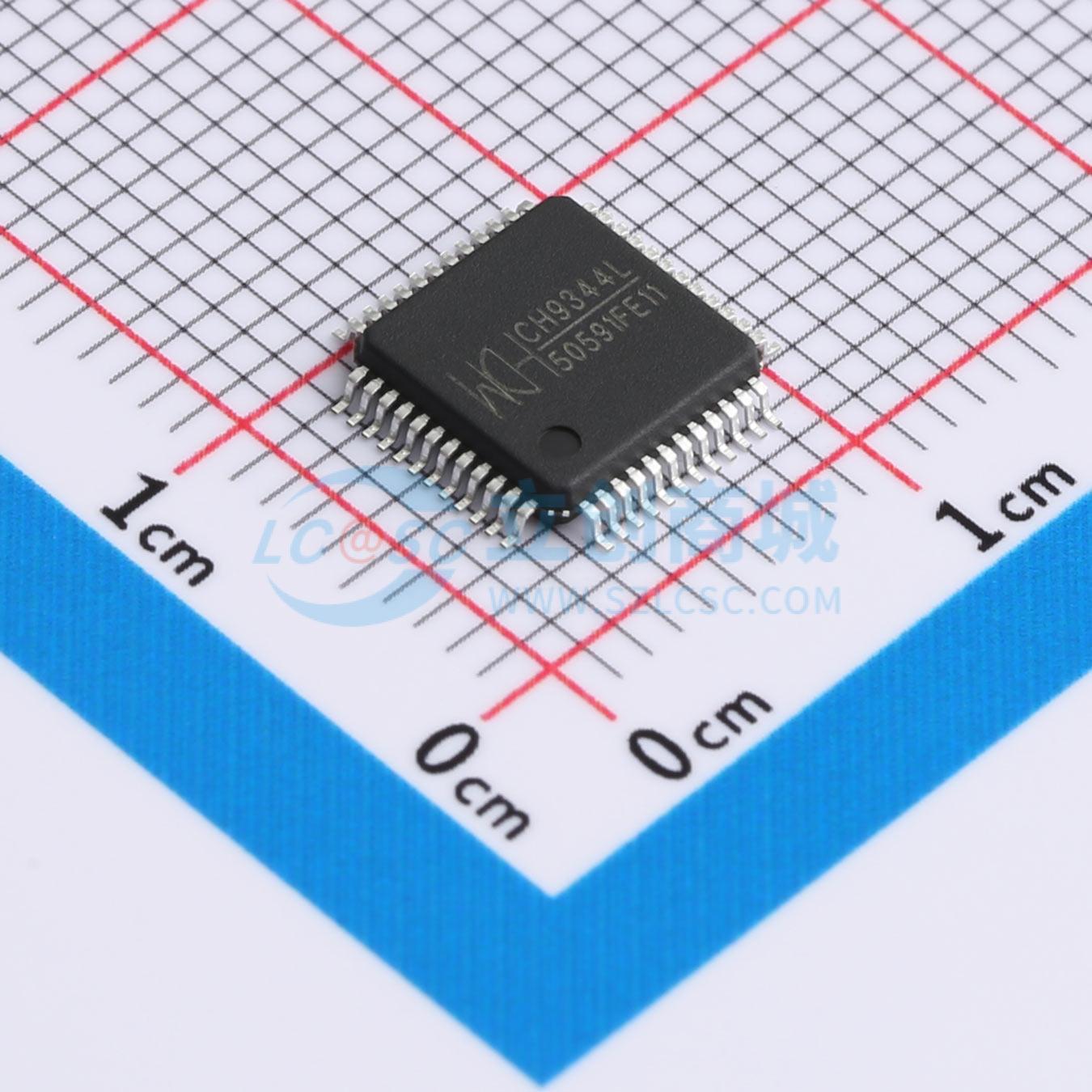

CH9344L
USB转4串口芯片CH9344
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CH9344是一款USB转4串口控制芯片，提供4组全双工的异步串口UART0/1/2/3，用于为计算机扩展异步串口，或者将普通的串口设备升级到USB总线。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH9344L
- 商品编号
- C2762852
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 1.756克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB集线器 | |
| 类型 | 控制器 | |
| USB协议版本 | USB 2.0 | |
| 数据速率 | 6Mbps | |
| 工作电压 | 3.3V | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 存储器接口 | - | |
| 工作电流 | 70mA | |
| 静态电流 | 1000uA | |
| 通道数 | 4 | |
| 功能特性 | ESD保护；上电复位 |
商品概述
CH9344是一款高速USB 2.0总线转4串口芯片，提供4组全双工的异步串口，用于为计算机扩展异步串口，或将普通串口设备或MCU升级至USB总线。
商品特性
- 480Mbps高速USB 2.0设备接口
- 内置固件，仿真标准串口，用于升级原串口外围设备或通过USB增加额外串口
- 计算机端Windows操作系统下的串口应用程序完全兼容，无需修改
- 兼容16C550异步串口并有所增强
- 硬件全双工串口，内置独立的收发缓冲区，支持通讯波特率115200bps ~ 12Mbps
- 串口支持5/6/7/8个数据位，支持1或2个停止位
- 支持奇校验、偶校验、无校验、空白0、标志1等校验方式
- 支持CTS和RTS硬件自动流控
- 串口0支持常用的MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS，其他串口支持RTS和CTS
- 支持半双工，提供串口正在发送状态指示TNOW，可用于控制RS485收发切换
- 支持最多12路GPIO输入输出功能
- 通过外加电平转换器件，支持RS232、RS485、RS422等接口
- 串口驱动支持：Windows XP/Vista/Win7/Win8/Win10/Win server/Linux等
- CH9344Q内置EEPROM，可配置芯片VID、PID、最大电流值、厂商和产品信息字符串等参数
- CH9344Q支持5V或3.3V供电，CH9344L支持单一3.3V供电
- CH9344Q的串口I/O独立供电，支持3.3V、2.5V、1.8V和1.2V电源电压；CH9344L的串口0/1/2及部分I/O独立供电，支持3.3V、2.5V和1.8V电源电压，串口3支持3.3V电源电压
- 提供LQFP48无铅封装，兼容RoHS
