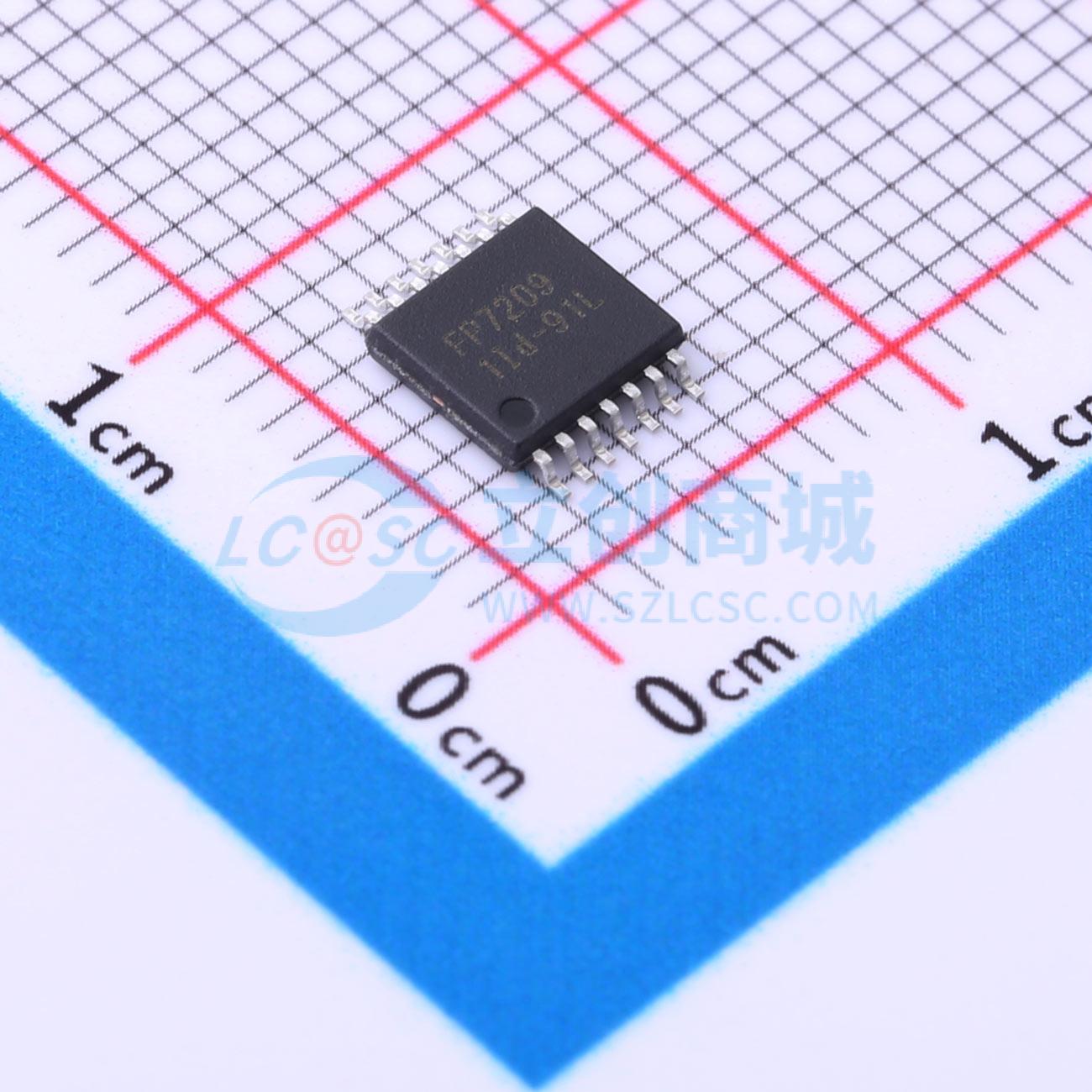

温馨提醒：图片仅供参考，商品以实物为准

FP7209mR-G1

用于LED驱动器的异步PWM升压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是用于LED驱动器的升压拓扑开关稳压器。提供内置栅极驱动引脚，用于驱动外部N沟道MOSFET。误差放大器的同相输入连接到0.25V参考电压。具有可编程软启动时间和开关频率，由外部电容和电阻设置
品牌名称: Advanced Analog Technology(类比)
商品型号: FP7209mR-G1
商品编号: C2762848
商品封装: TSSOP-14-EP
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

	属性	参数值
	特性	过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；短路保护(SCP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	外置

商品概述

FP7209是一款用于LED驱动的升压拓扑开关调节器。它提供了一个内置栅极驱动引脚，用于驱动外部N沟道MOSFET。误差放大器的同相输入端连接到0.25V参考电压。通过外部电容和电阻可以设置可编程软启动时间和开关频率。该芯片具有四种保护系统电路的功能，包括欠压保护(UVP)、过压保护(OVP)、短路保护(SCP)和过流保护(OCP)。LED电流可以通过连接到DIM引脚的外部信号进行调整。DIM引脚可以接受直流电压或PWM信号。PWM信号滤波组件包含在芯片内部。电流模式控制和外部补偿网络使得系统稳定变得容易且灵活。

FP7209采用小尺寸SOP-8L(EP)和TSSOP-14L(EP)封装，适用于节省空间的PCB布局。

商品特性

启动电压：2.8V
宽电源电压工作范围：5V至24V
精密反馈参考电压：0.25V（最大值）
模拟和数字调光控制
关机电流：6μA（最大值）
可编程开关频率：100kHz至1000kHz
可编程软启动功能（SS）
输入欠压保护（UVP）
输出过电压保护（OVP）
LED短路保护（SCP）
开关MOSFET过流保护（OCP）
过温保护（OTP）
封装：SOP-8L(EP)，TSSOP-14L(EP)

应用领域

LED模块
显示背光
汽车照明
移动LED照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交33单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	5V~24V
	开关频率	100kHz~1MHz
	通道数	1
	调光	PWM；模拟
