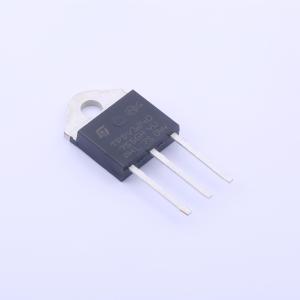

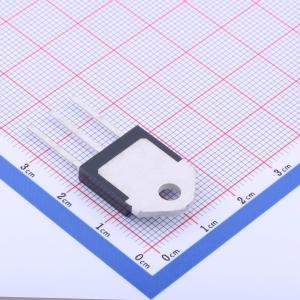

TPDV1240RG
高压三端双向可控硅，采用高性能双向晶闸管技术，适用于感性负载功率控制
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 40A高压可控硅
- 品牌名称
- ST(意法半导体)
- 商品型号
- TPDV1240RG
- 商品编号
- C2688496
- 商品封装
- TO-3P-3
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | - | |
| 断态峰值电压(Vdrm) | 1.2kV | |
| 通态电流(It) | 40A | |
| 浪涌电流 | 350A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.8V | |
| 门极触发电流(Igt) | 200mA | |
| 门极触发电压(Vgt) | 1.5V | |
| 保持电流(Ih) | 50mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
TPDVxx40系列采用高性能交流开关技术，具有非常高的换向水平和高浪涌电流能力，适用于感性负载（如电机、变压器）的功率控制。
商品特性
- 通态电流I_T(RMS)：40 A
- 最大阻断电压V_DRM N_RRM：1200 V
- 栅极电流I_GT：200 mA
- 在10 V/μs下的换向能力：最高142 A/ms
- 抗噪能力：500 V/μs
- 绝缘封装：2500 V rms（UL认证：E81734）
- 环氧树脂材料符合UL94 V0标准
- 冷却方式：传导（C）
- 推荐扭矩值：0.9至1.2 N·m
应用领域
- 感性负载（电机、变压器）的功率控制
