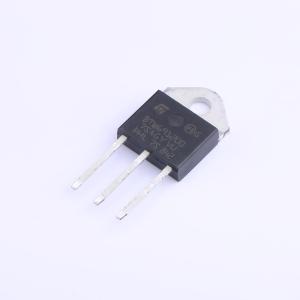

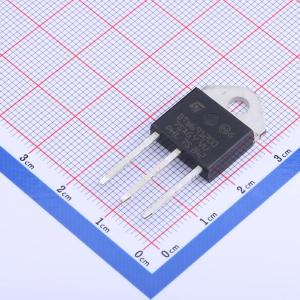

温馨提醒：图片仅供参考，商品以实物为准
BTW69-1200RG
1个单向可控硅 1.2kV 150mA
- 描述
- 50 A - 1200 V 标准 SCR 晶闸管。
- 品牌名称
- ST(意法半导体)
- 商品型号
- BTW69-1200RG
- 商品编号
- C2688709
- 商品封装
- TOP-3
- 包装方式
- 管装
- 商品毛重
- 5.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 1.2kV | |
| 通态电流(It) | 50A | |
| 浪涌电流 | 610A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.9V | |
| 门极触发电流(Igt) | 80mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 150mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
BTW69-1200采用大功率封装TOP3-I，适用于功率处理和功耗要求较高的应用场景，如固态继电器、焊接设备、大功率电机控制和功率转换器。该器件具有良好的浪涌电流处理能力，可用于工业环境。得益于其内部陶瓷垫，该器件具有2500VRMS的高压绝缘性能，符合UL标准（文件参考：E81734）。
商品特性
- 最大重复阻断电压VDRM、VRRM为1200V
- 最大门极触发电流IGT为80mA
- ECOPACK2组件（符合RoHS和HF标准）
- 符合UL1557标准（文件参考：E81734）
应用领域
- 固态继电器
- 焊接设备
- 大功率电机控制
- 加热系统
- 可控AC/DC桥
