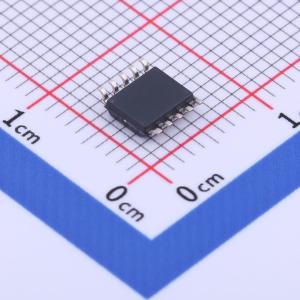

L6564DTR

L6564器件是一款工作在过渡模式（TM）的电流模式PFC控制器，它是L6563S器件的紧凑版本，因为它将相同的驱动器、基准和控制级集成在一个非常紧凑的10引脚SSOP10封装中。 高度线性的乘法器，加上一个可降低市电电流交越失真的特殊校正电路，即使在较大的负载范围内，也能实现宽范围市电操作，且总谐波失真（THD）极低。 输出电压通过电压模式误差放大器和一个精确的（在T_J = 25 ℃时为1%）内部电压基准进行控制。电压前馈功能（1/√2校正）优化了环路稳定性，在此IC中，该功能采用了一种专有技术，在市电电压下降和浪涌（“双向”）情况下，都能显著改善线路瞬态响应。 除了能够在瞬态条件下控制输出电压的过压保护功能外，该IC还能防止反馈环路故障或错误设置。其他片上保护功能可安全应对欠压情况和升压电感饱和问题。 图腾柱输出级能够提供600 mA的源电流和800 mA的灌电流，适用于高功率MOSFET或IGBT驱动。结合其他特性以及采用意法半导体（ST）专有固定关断时间控制的可能性，使该器件成为功率高达400 W、需符合EN61000 - 3 - 2和JEITA - MITI标准的开关电源（SMPS）的理想解决方案。

• 快速“双向”输入电压前馈（1/√2校正）
• 精确可调的输出过压保护
• 反馈环路断开保护（锁存关断）
• 电感饱和保护
• 交流欠压检测
• 低（≤ 100 μA）启动电流
• 最大6 mA工作偏置电流
• （在T_J = 25 ℃时为1%）内部基准电压
• 在欠压锁定（UVLO）期间具有有源下拉功能的 - 600/+800 mA图腾柱栅极驱动器
• SSOP10封装

• 适用于以下设备的PFC预调节器：高端AC - DC适配器/充电器
• 台式电脑、服务器、网络服务器
• 符合IEC61000 - 3 - 2或JEITA - MITI标准的开关电源
