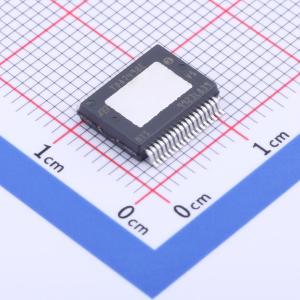

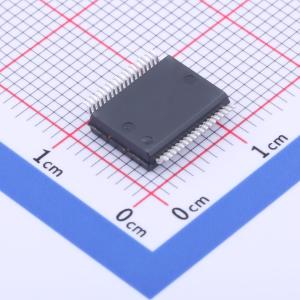

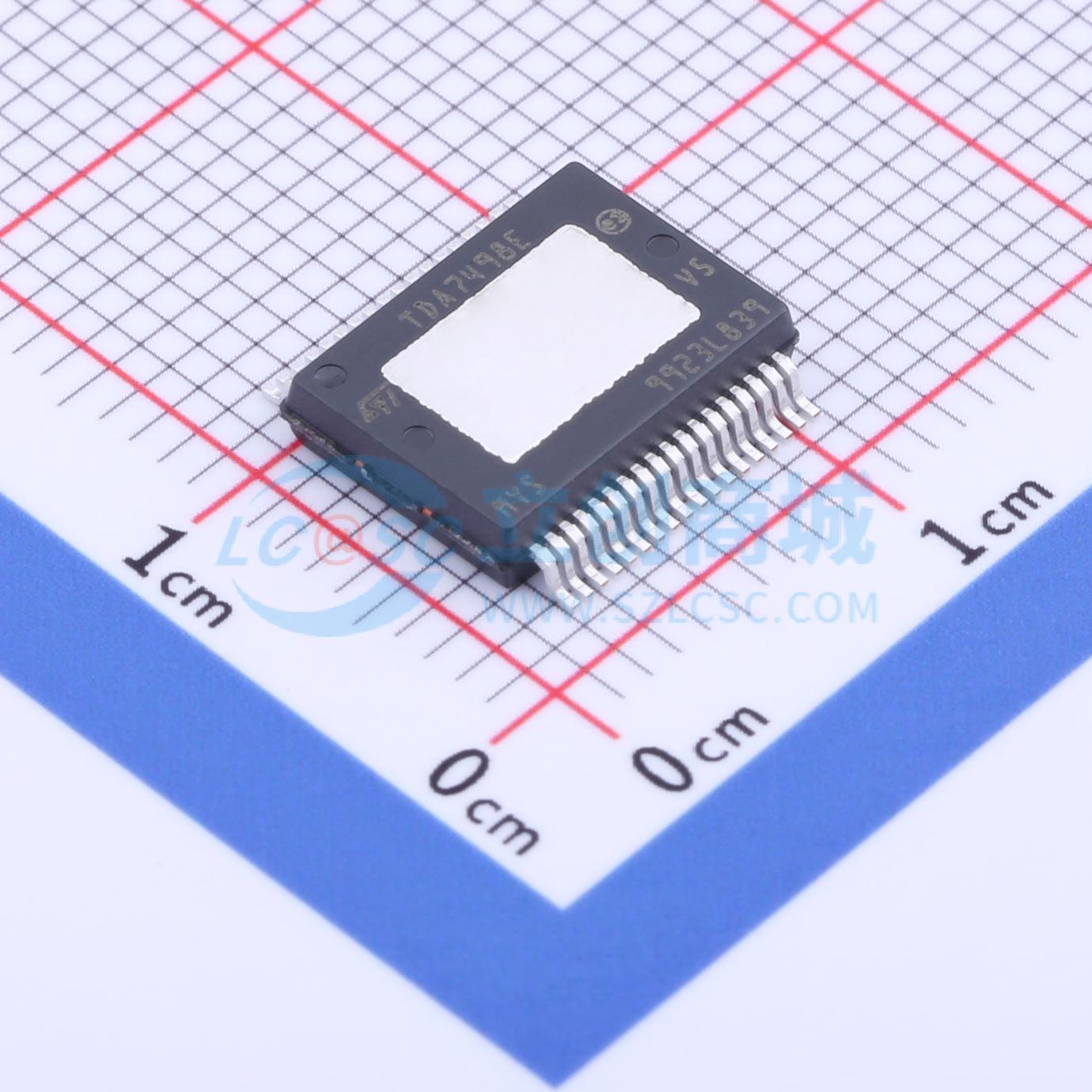

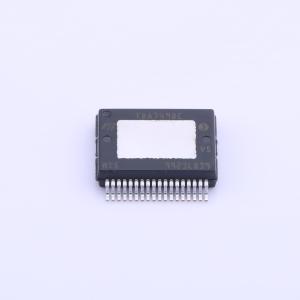

TDA7498ETR
TDA7498ETR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 160W+160W双BTL D类音频放大器
- 品牌名称
- ST(意法半导体)
- 商品型号
- TDA7498ETR
- 商品编号
- C2688500
- 商品封装
- Power-SSO-36
- 包装方式
- 编带
- 商品毛重
- 0.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 220Wx1@3Ω；160Wx2@4Ω | |
| 工作电压 | 14V~36V | |
| 总谐波失真+噪声(THD+N) | 0.05% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 60mA | |
| 工作温度 | 0℃~+70℃ | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | 55dB | |
| 效率 | 85% |
商品概述
一款采用单电源供电的双BTL D类音频放大器，专为家庭系统和有源扬声器应用而设计。它采用36引脚PowerSSO封装，带有外露焊盘朝上（EPU）设计，便于安装独立的散热片。
商品特性
- 在THD = 10%、RL = 4 Ω且VCC = 36V的条件下，输出功率为160 W + 160 W
- 在THD = 10%、RL = 3 Ω且VCC = 36V的条件下，单声道并行BTL输出功率为1×220 W
- 宽范围单电源工作（14 - 36 V）
- 高效率（η = 85%）
- 可通过MODE引脚实现并行BTL功能
- 四种可选的固定增益设置，标称值分别为23.8 dB、29.8 dB、33.3 dB和35.8 dB
- 差分输入可将共模噪声降至最低
- 具备待机和静音功能
- 智能保护
- 热过载保护
- 小失调小于20 mV
应用领域
- 立体声应用
- 单声道BTL应用
