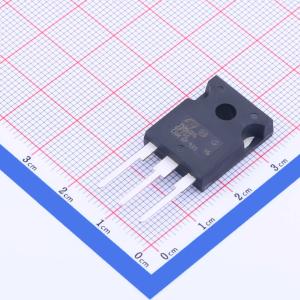

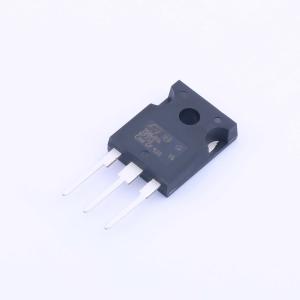

STW75N60M6
N沟道,电流:72A,耐压:600V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道600 V、32 mOhm典型值、72 A MDmesh M6功率MOSFET，TO-247封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STW75N60M6
- 商品编号
- C2688509
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 4.54克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 72A | |
| 导通电阻(RDS(on)) | 36mΩ@10V | |
| 耗散功率(Pd) | 446W | |
| 阈值电压(Vgs(th)) | 4.75V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 106nC@10V | |
| 输入电容(Ciss) | 4.85nF | |
| 反向传输电容(Crss) | 3.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 380pF |
商品概述
这款 100V、2mΩ、D²PAK (TO-263) NexFET 功率 MOSFET 旨在用于更大限度地降低功率转换应用中的损耗。
商品特性
- 超低 Qg 和 Qgd
- 低热阻
- 具有雪崩能力
- 无铅端子镀层
- 符合 RoHS
- 无卤素
- D²PAK 塑料封装
应用领域
- 次级侧同步整流器
- 热插拔
- 电机控制
