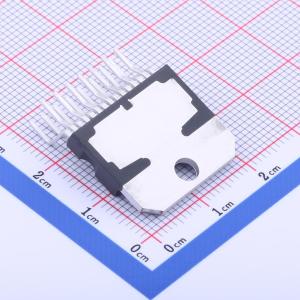

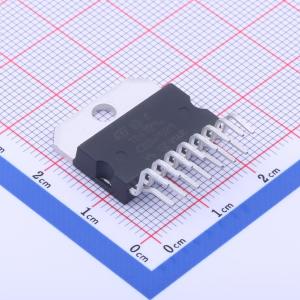

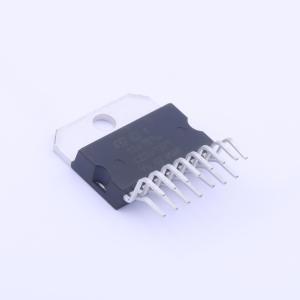

温馨提醒：图片仅供参考，商品以实物为准
TDA7296
70V-60W DMOS音频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 70 V、60 W DMOS音频放大器，支持静音和待机
- 品牌名称
- ST(意法半导体)
- 商品型号
- TDA7296
- 商品编号
- C2688501
- 商品封装
- Multiwatt-15
- 包装方式
- 管装
- 商品毛重
- 8.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 60Wx1@8Ω | |
| 工作电压 | 10V~35V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.005% | |
| 静态电流(Iq) | 30mA | |
| 工作温度 | 0℃~+70℃ | |
| 电源纹波抑制比(PSRR) | 60dB |
商品概述
TDA7296是采用Multiwatt15封装的单片集成电路，旨在用作高保真领域应用（家庭立体声、有源扬声器、顶级电视）中的AB类音频放大器。 由于其宽电压范围和高输出电流能力，即使在电源调节不佳的情况下，它也能以高电源电压抑制比向4 Ω和8 Ω负载提供最大功率。 内置带开启延迟的静音功能可避免开关噪声，简化远程操作。
商品特性
- 多功率BCD技术
- 非常宽的工作电压范围（± 35 V）
- DMOS功率级
- 高输出功率（高达60 W音乐功率）
- 静音/待机功能
- 无开关噪声
- 无需高频补偿电容
- 极低失真
- 极低噪声
- 短路保护
- 热关断
应用领域
- 家庭立体声
- 有源扬声器
- 顶级电视
