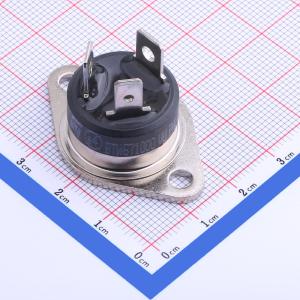

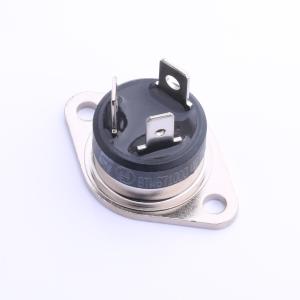

温馨提醒：图片仅供参考，商品以实物为准
BTW67-1000
BTW67-1000
- 描述
- 50 A标准SCR晶闸管，RD91封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- BTW67-1000
- 商品编号
- C2688698
- 商品封装
- RD91
- 包装方式
- 盒装
- 商品毛重
- 5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 1kV | |
| 通态电流(It) | 50A | |
| 浪涌电流 | 610A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.9V | |
| 门极触发电流(Igt) | 80mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 150mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
BTW67型50A 1000V可控硅采用2500V绝缘大功率封装，适用于功率处理和功耗要求严苛的应用场景，如固态继电器、焊接设备和大功率电机控制。基于夹片组装技术，其浪涌电流处理能力良好。
商品特性
- 高电流可控硅
- 高换向能力
- 采用夹片键合技术，热阻低
- RD91大功率绝缘封装
- 绝缘电压：2500 VRMS
- 符合UL1557标准（文件参考：E81734）
- 符合RoHS（2002/95/EC）标准
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导
- 推荐扭矩：0.9至1.2 N·m
应用领域
- 固态继电器
- 焊接设备
- 大功率电机控制
