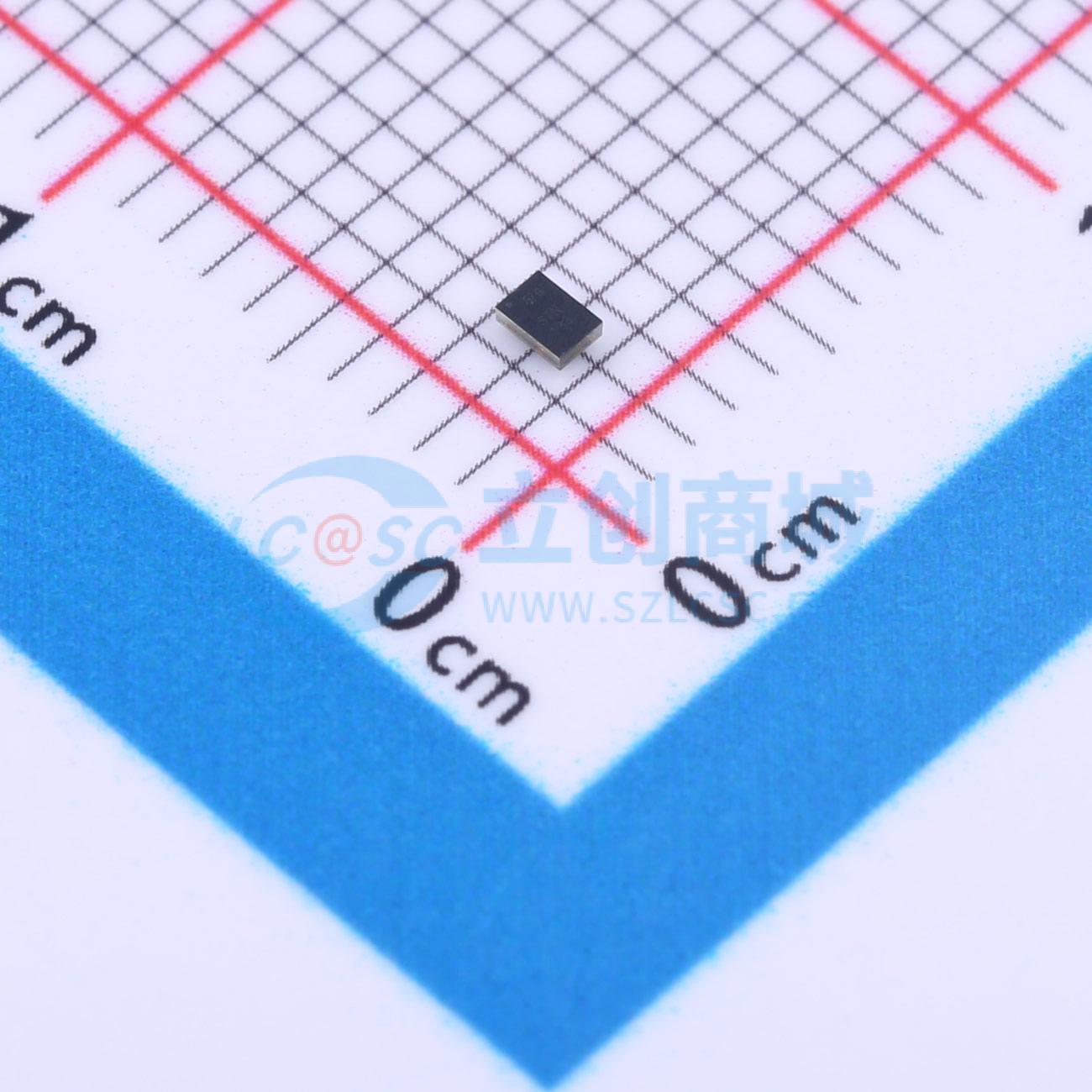

温馨提醒：图片仅供参考，商品以实物为准
BALF-NRF01D3
BALF-NRF01D3
- 描述
- STMicroelectronics BALF-NRF01D3 是一种超小型巴伦，集成了匹配网络在单片玻璃基板上。匹配阻抗已针对 nRF51822-QFAA/QFAB 和 nRF51422-QFAA/QFAB RF 收发器进行了定制。BALF-NRF01D3 使用 STMicroelectronics 的 IPD 技术在非导电玻璃基板上优化了 RF 性能。无铅 Flip-Chip 封装。
- 品牌名称
- ST(意法半导体)
- 商品型号
- BALF-NRF01D3
- 商品编号
- C2688708
- 商品封装
- UFBGA-5
- 包装方式
- 编带
- 商品毛重
- 0.021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 2.4GHz~2.54GHz | |
| 阻抗比-不平衡/平衡 | 50Ω:50Ω | |
| 插入损耗(最大值) | 1.46dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 5° | |
| 幅度差(最大值) | 0.25dB | |
| 回波损耗(最小值) | 16.5dB | |
| 工作温度 | -40℃~+105℃ |
商品特性
- 低插入损耗
- 低幅度不平衡
- 低相位不平衡
- 涂层倒装芯片玻璃
- 小尺寸：<1.5 mm²
应用领域
- 2.45 GHz 集成匹配网络的平衡器
- 匹配优化适用于以下芯片组：nRF51822-QFAA/QFAB 和 nRF51422-QFAA/QFAB
