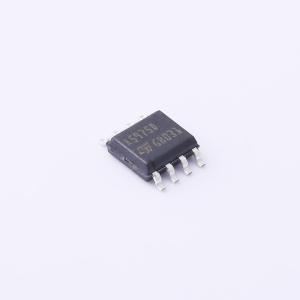

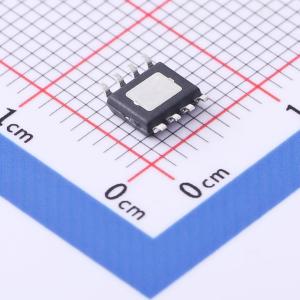

A5975D

适用于汽车应用的高达3 A降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 最高3 A的降压开关稳压器，用于汽车应用
品牌名称: ST(意法半导体)
商品型号: A5975D
商品编号: C2688706
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.08克(g)

商品参数

商品概述

A5975D是一款降压单片式功率开关稳压器，最小开关电流限制为3.75 A，因此根据应用条件，它能够向负载提供高达3 A的直流电流。输出电压可在1.235 V至35 V之间设置。由于采用了带有外露框架的HSOP8封装，可将热阻RTHJ - A降至约40 ℃/W，从而实现了高电流水平。该器件使用内部P沟道DMOS晶体管（典型RDS(on)为250 mΩ）作为开关元件，以减小外部元件的尺寸。内部振荡器将开关频率固定在250 kHz。其最小输入电压仅为4 V，适用于即使在冷启动条件下也需要器件工作的汽车应用。带有内部频率调制的逐脉冲电流限制提供了有效的恒流短路保护。

商品特性

符合AEC - Q100要求
3 A直流输出电流
工作输入电压范围为4 V至36 V
3.3 V（±2%）参考电压
输出电压可在1.235 V至35 V之间调节
低压差工作：100%占空比
内部固定频率250 kHz
电压前馈
零负载电流工作
内部电流限制
可禁止以实现零电流消耗
同步功能
反馈断开保护
热关断

应用领域

专门用于汽车应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~36V
	输出电压	1.235V~35V
	输出电流	3A
	开关频率	250kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	3mA
	开关管(内置/外置)	内置
	输出类型	可调
