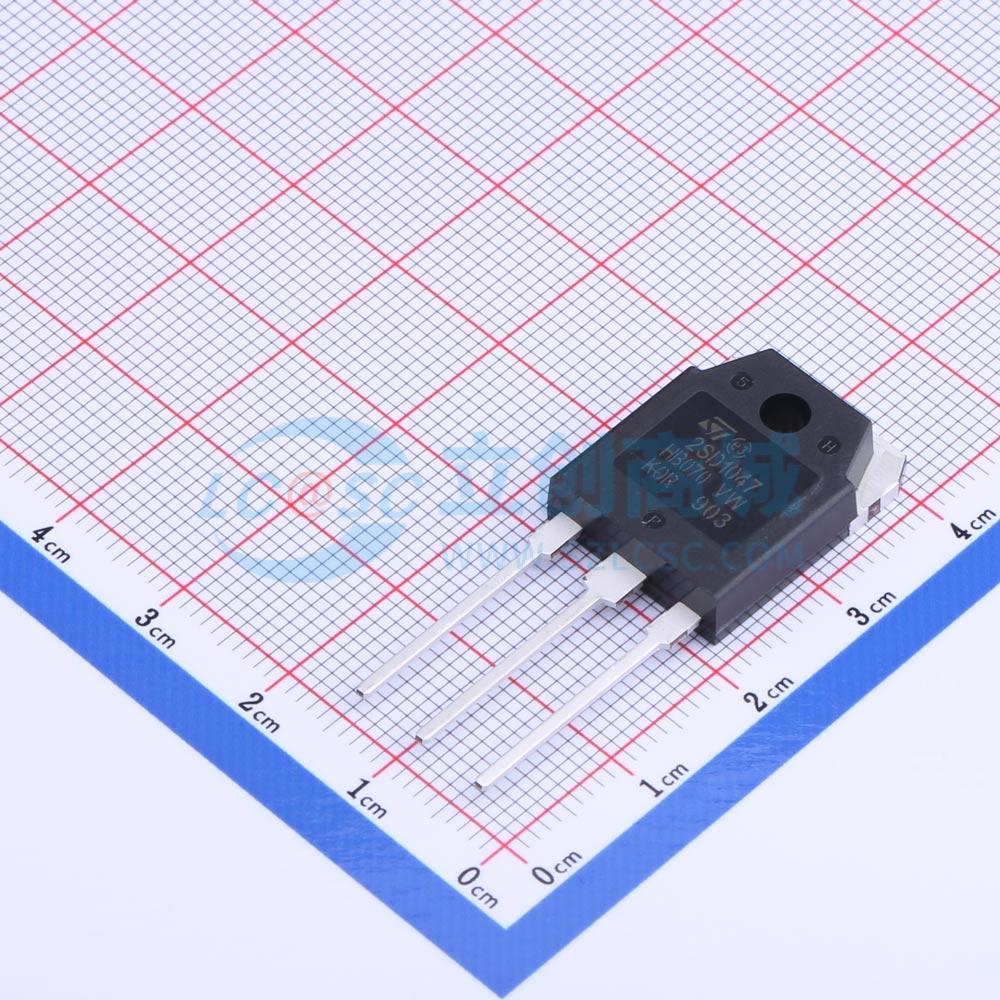

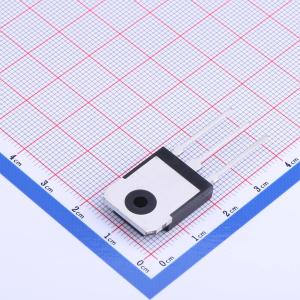

温馨提醒：图片仅供参考，商品以实物为准
2SD1047
NPN 电流:12A 电压:140V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高功率NPN外延平面双极性晶体管
- 品牌名称
- ST(意法半导体)
- 商品型号
- 2SD1047
- 商品编号
- C2688707
- 商品封装
- TO-3P
- 包装方式
- 管装
- 商品毛重
- 6.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 12A | |
| 集射极击穿电压(Vceo) | 140V | |
| 耗散功率(Pd) | 100W | |
| 直流电流增益(hFE) | 60 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 20MHz | |
| 集电极截止电流(Icbo) | 100nA | |
| 集射极饱和电压(VCE(sat)) | 500mV | |
| 工作温度 | -65℃~+150℃ | |
| 射基极击穿电压(Vebo) | 6V | |
| 数量 | 1个NPN |
商品概述
该器件是采用新型BiT-LA（线性放大器用双极晶体管）技术制造的NPN晶体管。由此产生的晶体管具有良好的增益线性行为。
商品特性
- 高击穿电压VCEO=140V
- 典型ft=20MHz
- 在125℃下完全表征
应用领域
- 电源供应
