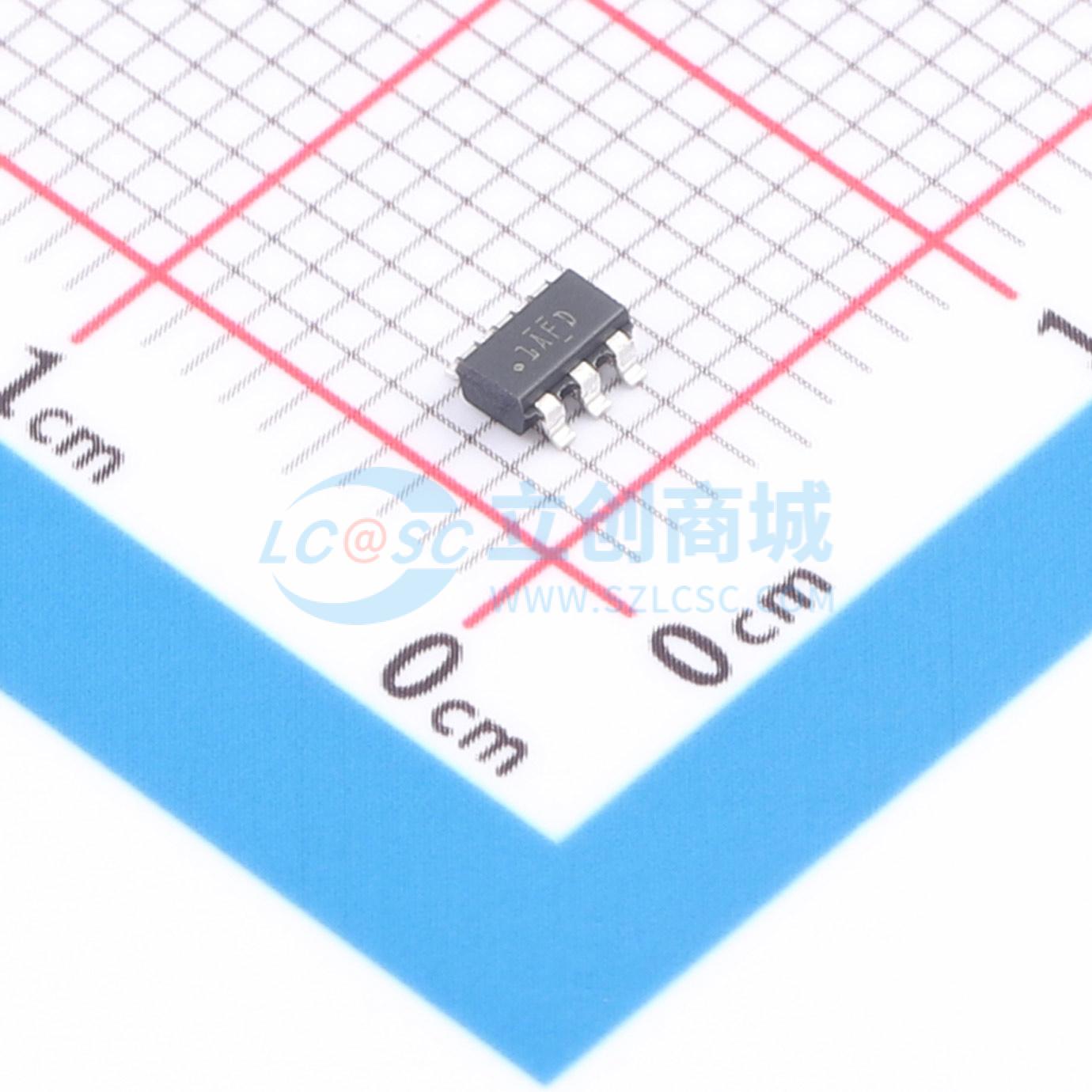

INA181A3IDBVR

INA181、INA2181 和 INA4181 (INAx181) 电流检测放大器专为经成本优化的解决方案而设计。这些器件是一系列双向电流检测放大器（也称为电流分流监控器），可在独立于电源电压的 -0.2V 至 +26V 范围内的共模电压中感测电流检测电阻器上的压降。INAx181 系列集成有一个匹配的电阻器增益网络，具有四个固定增益器件选项：20V/V、50V/V、100V/V 或 200V/V。该匹配增益电阻器网络可最大限度地减小增益误差并降低温漂。 这些器件由 2.7V 至 5.5V 单电源供电。单通道 INA181 消耗的最大电源电流为 260μA；而双通道 INA2181 消耗的最大电源电流为 500μA，四通道 INA4181 消耗的最大电源电流为 900μA。 INA181 可提供 6 引脚 SOT - 23 封装。INA2181 可提供 10 引脚 VSSOP 封装。INA4181 可提供 20 引脚 TSSOP 封装。所有器件选项的额定扩展工作温度范围均为 -40°C 至 +125°C。

• 共模范围 (VCM)： -0.2V 至 +26V
• 高带宽：350kHz（A1 器件）
• 偏移电压：±150μV（最大值），VCM = 0V；±500μV（最大值），VCM = 12V
• 输出压摆率：2V/μs
• 双向电流感应功能精度：±1% 增益误差（最大值）
• 1μV/°C 温漂（最大值）
• 增益选项：
  • 20V/V（A1 器件）
  • 50V/V（A2 器件）
  • 100V/V（A3 器件）
  • 200V/V（A4 器件）
• 瞬态电流：最大为 260μA (INA181)

• 电机控制
• 电池监控
• 电源管理
• 照明控制
• 过流检测
• 光伏逆变器
