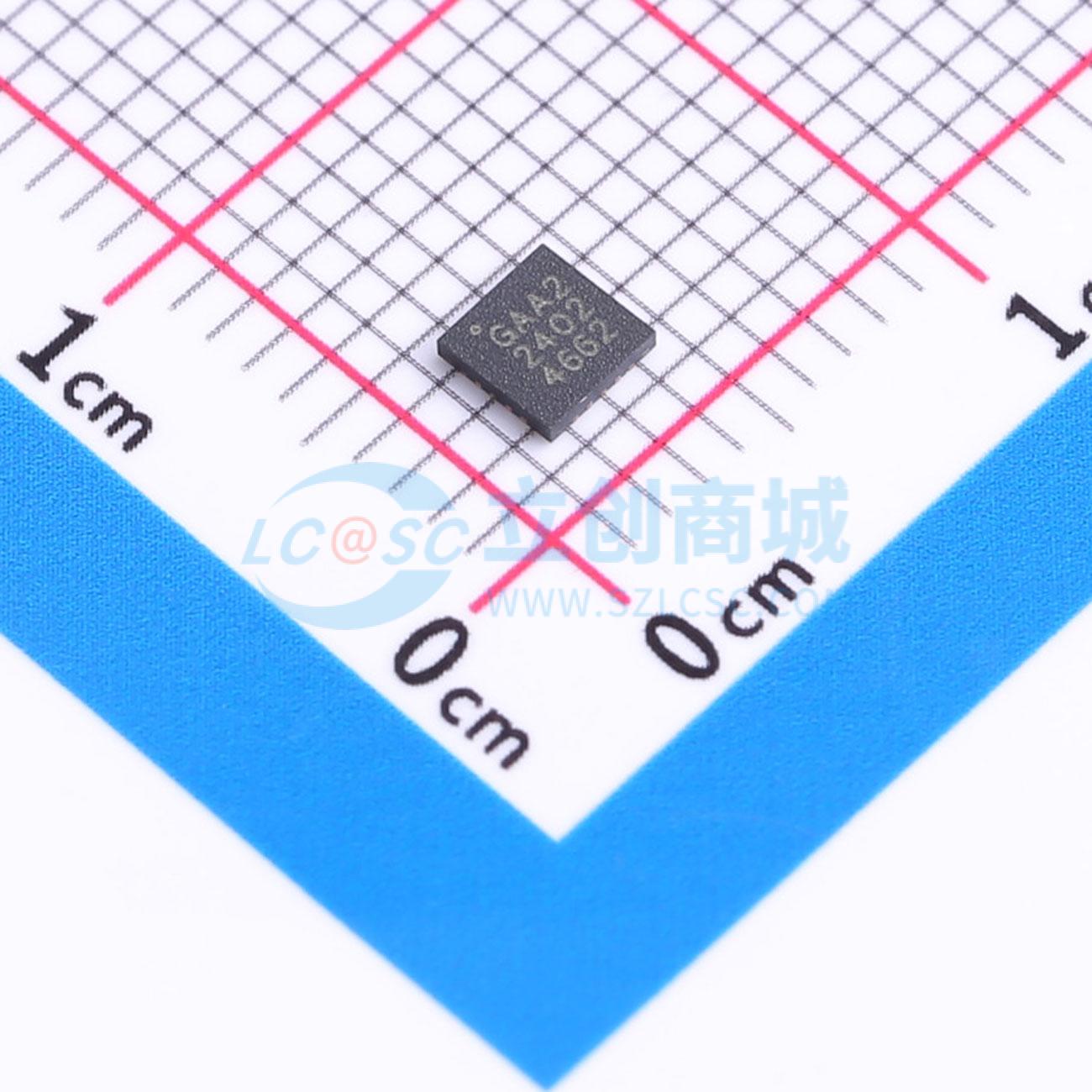

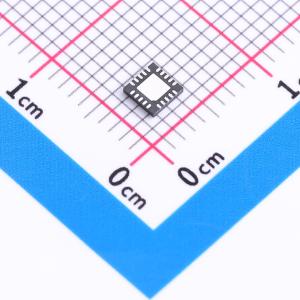

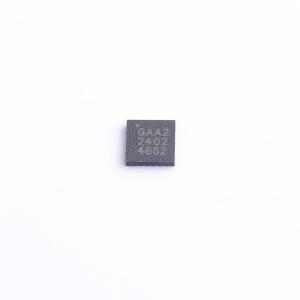

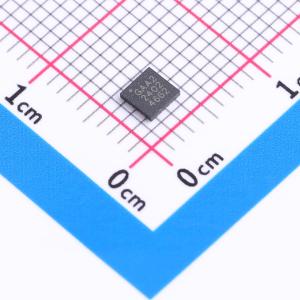

SX1508BIULTRT

SX1508B/SX1509B 世界上最低电压电平转换GPIO，带LED驱动器和键盘引擎

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SX1508B是一款超低功耗、8通道GPIO扩展器，带有LED驱动器和键盘引擎。支持1.2V至3.6V工作电压，并具备电平转换功能。
品牌名称: SEMTECH
商品型号: SX1508BIULTRT
商品编号: C2652273
商品封装: QFN-20-EP(3x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

SX1508B和SX1509B是完整的超低压通用并行输入/输出（GPIO）扩展器，非常适合低功耗手持电池供电设备。该系列GPIO有8通道和16通道两种配置，可通过标准的400kHz I²C接口轻松实现I/O的串行扩展。当微控制器或芯片组的I/O端口不足时，或者在需要从远程进行串行通信和控制的系统中，GPIO设备可提供额外的控制和监控功能。这些设备还可作为电平转换器，将工作在一个电压电平的微控制器与工作在不同电压电平的组件连接起来，从而无需额外的电平转换电路。核心工作电压低至1.425V，而双I/O组可在1.2V至3.6V之间独立于核心电压且相互独立地工作（可承受5.5V）。 SX1508B和SX1509B具有一个完全可编程的LED驱动器，内置振荡器，可实现增强的照明控制，如亮度调节（通过256级PWM）、闪烁和呼吸（淡入/淡出）功能，使其在广泛的LED应用中具有高度的通用性。此外，还支持键盘应用，片上扫描引擎可实现对多达64个按键的连续键盘监控，无需主机进行任何额外交互，从而减少总线活动。 SX1508B和SX1509B能够根据其任何GPIO线的下降/上升沿生成掩码可编程中断。一个专用引脚（NINT）向主机控制器指示一条或多条线上发生了状态变化。每个GPIO可通过一组8位配置寄存器进行编程，这些寄存器包括数据、方向、上拉/下拉、中断掩码和中断寄存器。这些I/O扩展器采用小尺寸封装，工作温度范围为-40℃至+85℃。

商品特性

双独立I/O电源轨（VCC1、VCC2），工作电压范围为1.2V至3.6V
支持I/O组与主机控制器之间的直接电平转换
I/O可承受5.5V电压，所有I/O的灌电流输出高达15mA（无总灌电流限制）
集成LED驱动器，可实现增强的照明亮度控制（256级PWM）
闪烁控制（224种开/关值）
呼吸控制（224种淡入/淡出值）
片上键盘扫描引擎，支持高达8x8矩阵（64个按键）
可配置的输入消抖器
8/16通道真正的双向I/O
可编程上拉/下拉电阻
推挽或开漏输出
可编程极性
开漏低电平有效中断输出（NINT）
可通过位掩码编程的边沿灵敏度
内置时钟管理（内部2MHz振荡器/外部时钟输入，7种时钟值）
OSCIO可配置为通用输出（GPO）
400kHz I²C兼容从接口
4个用户可选的I²C从地址
上电复位和复位输入（NRESET）
超低电流消耗：典型值为1μA
工作温度范围为-40℃至+85℃
高达2kV的人体模型（HBM）静电放电（ESD）保护
小尺寸封装
无铅、无卤素，符合RoHS/WEEE标准

应用领域

手机、个人数字助理（PDA）、MP3播放器
数码相机、笔记本电脑、全球定位系统（GPS）设备
任何电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C
	I/O数量	8
	是否有中断输出	有中断输出
	输出类型	推挽式；开漏
	工作电压	1.425V~3.6V

	属性	参数值
	灌电流(IOL)	15mA
	拉电流(IOH)	8mA
	时钟频率(fc)	400kHz
	工作温度	-40℃~+85℃
	支持设备数量	4
	静态电流(Iq)	1uA
