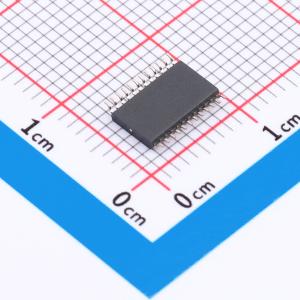

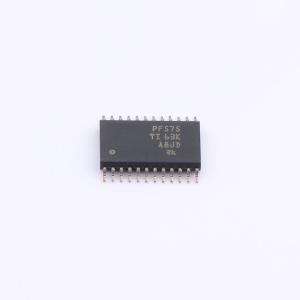

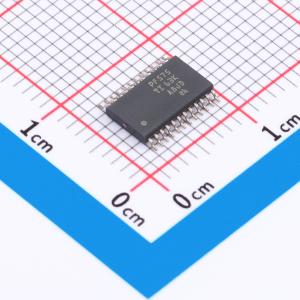

PCF8575PWR

具有中断输出的PCF8575远程16位I²C和 SMBuS I/O扩展器

描述: 该面向两线双向总线(I²C)的16位I/O扩展器专为开漏中断输出设计，工作电压2.5V至5.5V。
品牌名称: TI(德州仪器)
商品型号: PCF8575PWR
商品编号: C2652277
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

该面向两线双向总线 (I²C) 的16 位 I/O 扩展器专为2.5V 至 5.5V VCC 工作电压而设计。 PCF8575 器件通过 I²C 接口[串行时钟(SCL)、串行数据(SDA)] 为大多数微控制器系列提供通用远程I/O扩展。此器件具有一个16 位准双向输入/输出(I/O) 端口（P07–P00、P17–P10），其中包括具有高电流驱动能力的锁存输出，用于直接驱动LED。每个准双向I/O都可以用作输入或输出（无需使用数据方向控制信号）。在上电时，这些I/O 处于高电平。在该模式下，仅有一个连接到 VCC 的电流源处于活动状态。

商品特性

I²C 至并行端口扩展器
开漏中断输出
10μA 低待机电流消耗（最大值）
兼容大多数微控制器
400kHz 快速 I²C 总线
针对多达8 个器件使用的3 个硬件地址引脚寻址
具有高电流驱动能力的锁存输出，用于直接驱动LED
连接到 VCC 的电流源，用于主动在输出端驱动高电平
闩锁性能超出JESD 78 II 类规范要求的 100mA
静电放电(ESD) 保护性能超过JESD 22 规范的要求2000V 人体放电模型200V 机器模型1000V 充电器件模型

应用领域

电信方舱：滤波器单元
服务器
路由器（电信交换设备）
个人计算机
个人电子产品
工业自动化
采用GPIO 受限处理器的产品

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 50 个)

个

起订量：50 个1个/圆盘

总价金额：

￥ 0.00

近期成交32单

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C；SMBus
	I/O数量	16
	是否有中断输出	有中断输出
	输出类型	-

	属性	参数值
	工作电压	2.5V~5.5V
	灌电流(IOL)	-
	拉电流(IOH)	-
	时钟频率(fc)	400kHz
	工作温度	-40℃~+85℃
