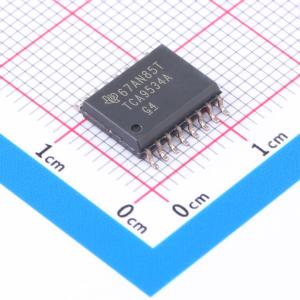

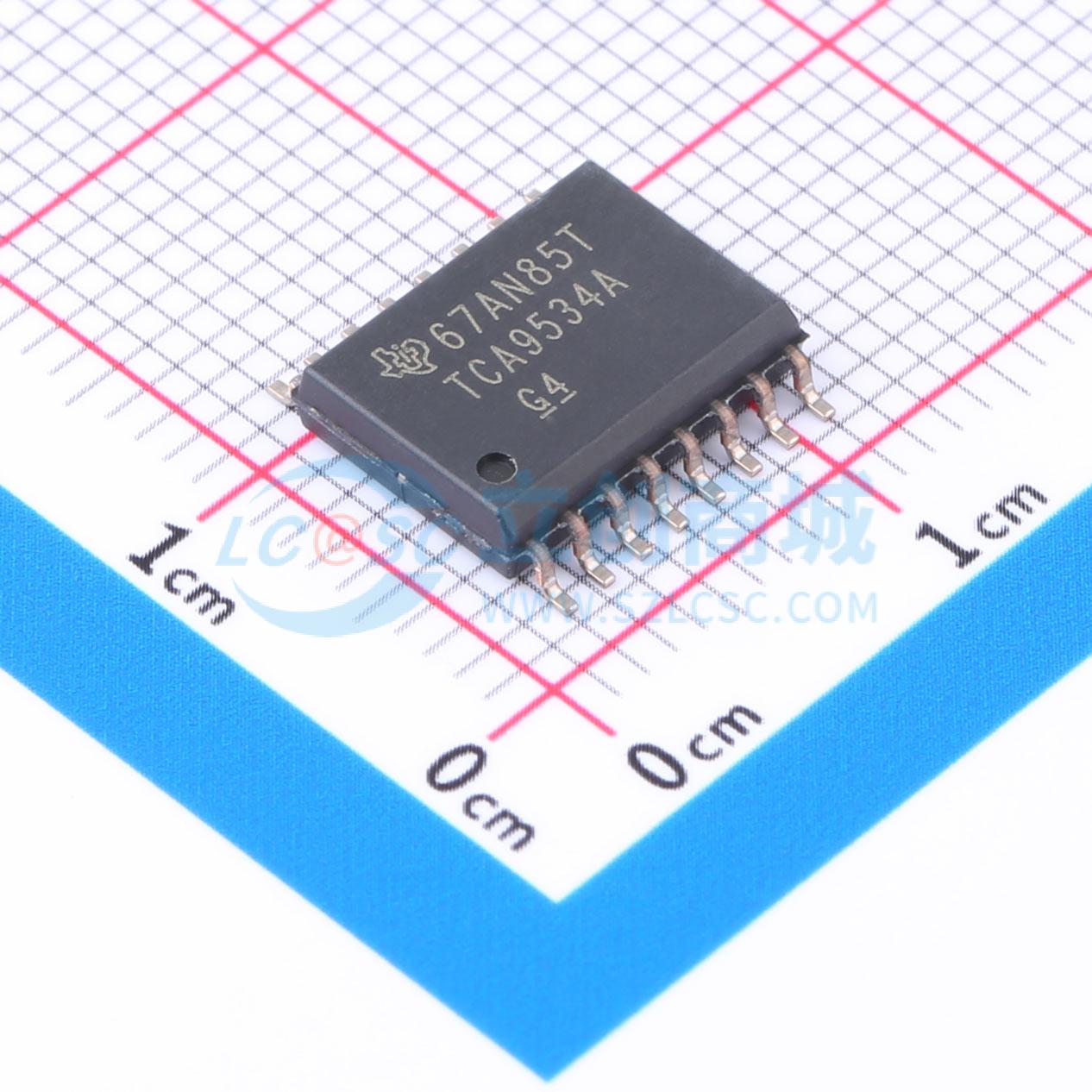

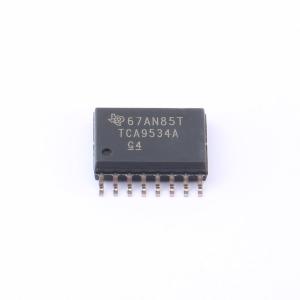

TCA9534ADWR

TCA9534A 具有中断输出和配置寄存器的低压8位I²C和系统管理总线(SMBUS)低功耗输入输出 (I/O)扩展器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TCA9534A是一款16引脚器件，提供8位通用并行输入和输出扩展。支持1.65V至5.5V电源电压范围，并支持100kHz和400kHz时钟频率。
品牌名称: TI(德州仪器)
商品型号: TCA9534ADWR
商品编号: C2652313
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 1.2克(g)

商品参数

商品概述

TCA9534A是一款16引脚器件，可为两线双向I²C总线（或SMBus）协议提供8位通用并行输入和输出(I/O)扩展。该器件可在1.65V至5.5V的电源电压范围内运行，从而允许使用各种器件。该器件支持100kHz（标准模式）和400kHz（快速模式）时钟频率。当开关、传感器、按钮、LED、风扇和其它类似器件需要额外的I/O时，I/O扩展器（如TCA9534A）可提供简单解决方案。 TCA9534A的功能包括在INT引脚上生成中断。这样，主设备就知道输入端口状态何时发生了变化。硬件可选地址引脚A0、A1和A2最多允许8个TCA9534A器件位于同一I²C总线上。该器件还可通过电源循环供电以生成加电复位，从而复位到默认状态。

商品特性

低待机电流消耗
I²C至并行端口扩展器
开漏电路低电平有效中断输出
1.65V至5.5V的工作电源电压范围
可耐受5V电压的I/O端口
400kHz快速I²C总线
3个硬件地址引脚可在I²C / SMBus上支持最多8个器件
输入和输出配置寄存器
极性反转寄存器
内部加电复位
所用通道在加电时被配置为输入
加电时无毛刺脉冲
SCL/SDA输入端上的噪声滤波器
具有最大高电流驱动能力的锁存输出，适用于直接驱动LED
锁断性能超过100mA，符合JESD78II类规范的要求
静电放电(ESD)保护性能超过JESD22规范的要求
2000V人体放电模型(A114 - A)
1000V充电器件模型(C101)

应用领域

服务器
路由器（电信交换设备）
个人计算机
个人电子产品（例如：游戏机）
工业自动化
采用GPIO受限处理器的产品

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C；SMBus
	I/O数量	8
	是否有中断输出	有中断输出
	输出类型	推挽式
	工作电压	1.65V~5.5V
	灌电流(IOL)	25mA

	属性	参数值
	拉电流(IOH)	10mA
	时钟频率(fc)	400kHz
	工作温度	-40℃~+85℃
	支持设备数量	8
	静态电流(Iq)	1.5uA
	输出高电平(VOH)	4.1V
	输出低电平(VOL)	500mV
