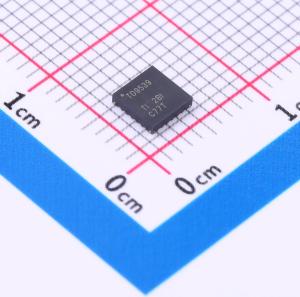

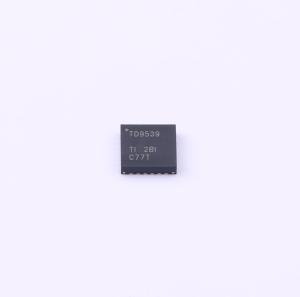

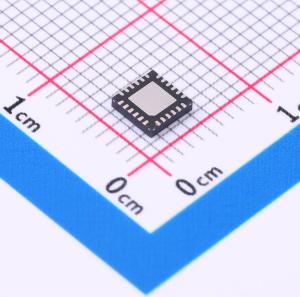

TCA9539RGER

低压16位I²C和SMBus低功耗I/O扩展器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TCA9539 具有中断输出、复位和配置寄存器的 16 位 1.65V 至 5.5V I2C/SMBus I/O 扩展器
品牌名称: TI(德州仪器)
商品型号: TCA9539RGER
商品编号: C2652324
商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

	属性	参数值
	支持设备数量	4
	静态电流(Iq)	1.5uA
	输出高电平(VOH)	4V
	输出低电平(VOL)	500mV
	功能特性	内置LED驱动；复位功能；级联与地址扩展
	工作电压	1.65V~5.5V
	工作温度	-40℃~+85℃

商品概述

TCA9539是一款带中断输出、复位引脚和配置寄存器的低电压16位I2C和SMBus低功耗I/O扩展器，为24引脚器件，可为两线双向I2C总线（或SMBus协议）提供16位通用并行输入输出扩展，电源电压工作范围为1.65V~5.5V，支持100kHz标准模式和400kHz快速模式时钟频率，当需要为开关、传感器、按钮、LED、风扇及其他类似设备提供额外I/O时，可提供简单的解决方案。当输入端口状态改变时，会在INT引脚生成中断；A0和A1硬件可选择地址引脚，允许同一I2C总线上最多挂载四个TCA9539器件；该器件可通过循环上电复位到默认状态，也可通过硬件RESET引脚将器件复位到默认状态。

商品特性

可实现I2C转并行端口扩展
待机电流消耗低
带有开漏低电平有效中断输出
带有低电平有效复位输入
I/O端口支持5V耐压
兼容大多数微控制器
支持400kHz快速I2C总线
集成输入输出配置寄存器
集成极性反转寄存器
内置上电复位功能
上电无毛刺
SCL和SDA输入端带有噪声滤波器
两个硬件地址引脚可配置地址，同一总线最多可使用四个器件
锁存输出具备大电流驱动能力，可直接驱动LED
闩锁性能超过100mA，符合JESD 78 II类标准
ESD保护性能符合JESD 22标准，可满足2000V人体模型、1000V充电器件模型要求

应用领域

服务器
路由器（电信交换设备）
个人电脑
智能手机
工业自动化
I2C GPIO扩展

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C；SMBus
	I/O 数量	16
	是否有中断输出	有中断输出
	输出类型	推挽式
	灌电流(IOL)	25mA
	拉电流(IOH)	10mA
	时钟频率(fc)	400kHz
