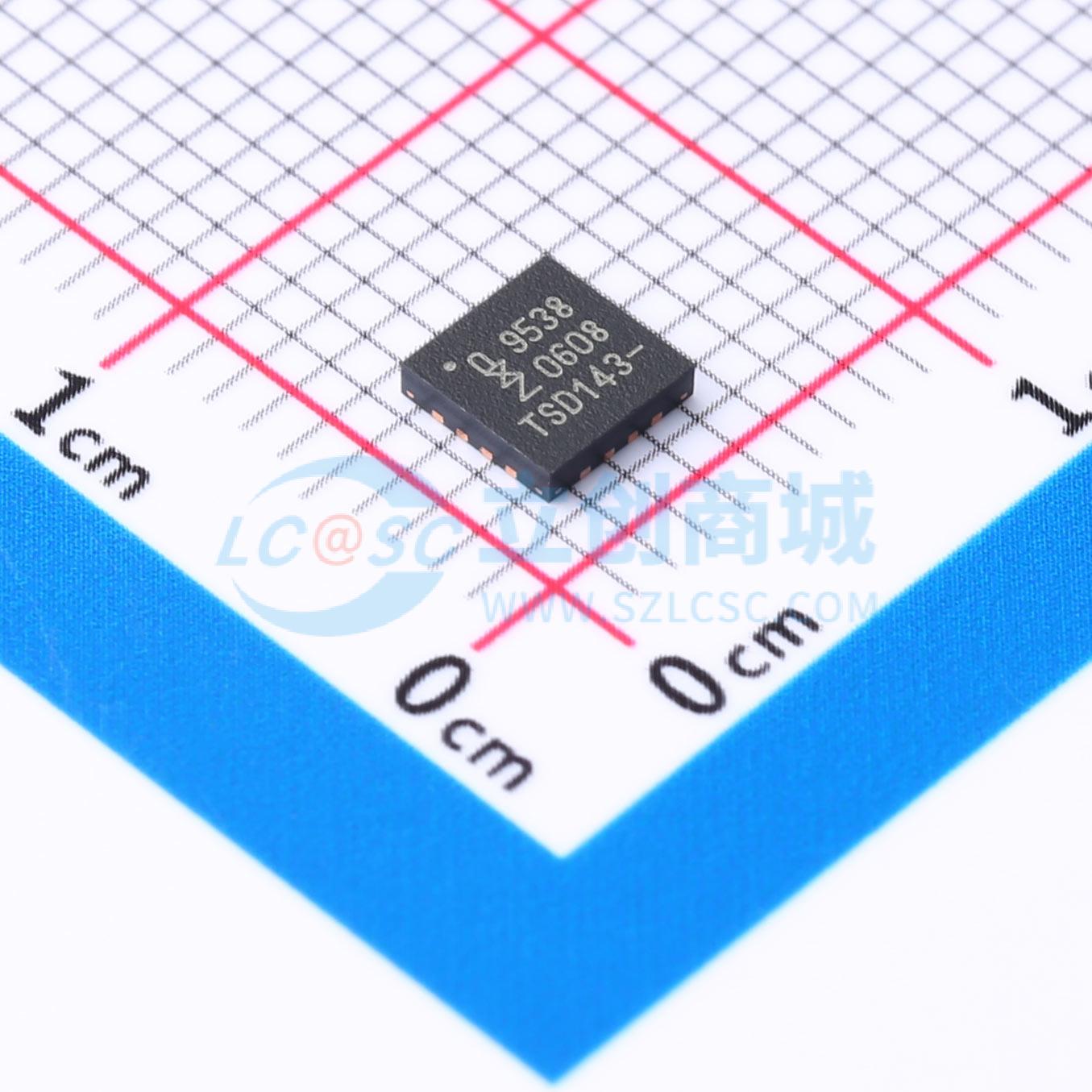

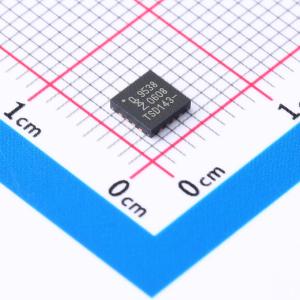

温馨提醒：图片仅供参考，商品以实物为准
PCA9538BS,118
带中断和复位功能的8位I2C总线和SMBus低功耗I/O端口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 提供8位通用并行输入/输出（GPIO）扩展，适用于I2C总线/SMBus应用，带有中断和复位功能。由8位配置寄存器（输入或输出选择）、8位输入端口寄存器、8位输出端口寄存器和8位极性反转寄存器（高电平或低电平有效操作）组成。系统主机可以通过写入I/O配置位将I/O设置为输入或输出。每个输入或输出的数据保存在相应的输入端口或输出端口寄存器中
- 品牌名称
- NXP(恩智浦)
- 商品型号
- PCA9538BS,118
- 商品编号
- C2652342
- 商品封装
- HVQFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C；SMBus | |
| I/O数量 | 8 | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | - | |
| 工作电压 | 2.3V~5.5V | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 400kHz | |
| 工作温度 | -40℃~+85℃ | |
| 支持设备数量 | 4 | |
| 静态电流(Iq) | 1uA | |
| 输出高电平(VOH) | 4.1V | |
| 输出低电平(VOL) | 400mV |
| 特性 | POR |
| 输出类型 | 推挽式 |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 16-VQFN 裸露焊盘 |
| 接口 | I?C，SMBus |
| 工作温度 | -40°C ~ 85°C |
| I/O数 | 8 |
| 时钟频率 | 400kHz |
| 供应商器件封装 | 16-HVQFN（4x4） |
| 电流-灌/拉输出 | 10mA，25mA |
| 电压-供电 | 2.3V ~ 5.5V |
| 中断输出 | 是 |
优惠活动
购买数量
(6000个/圆盘，最小起订量 1 个)个
起订量：1 个6000个/圆盘
总价金额：
￥ 0.00近期成交1单
