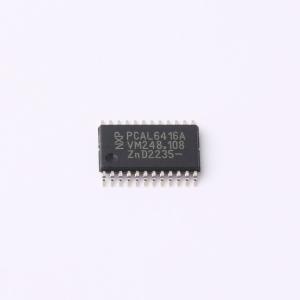

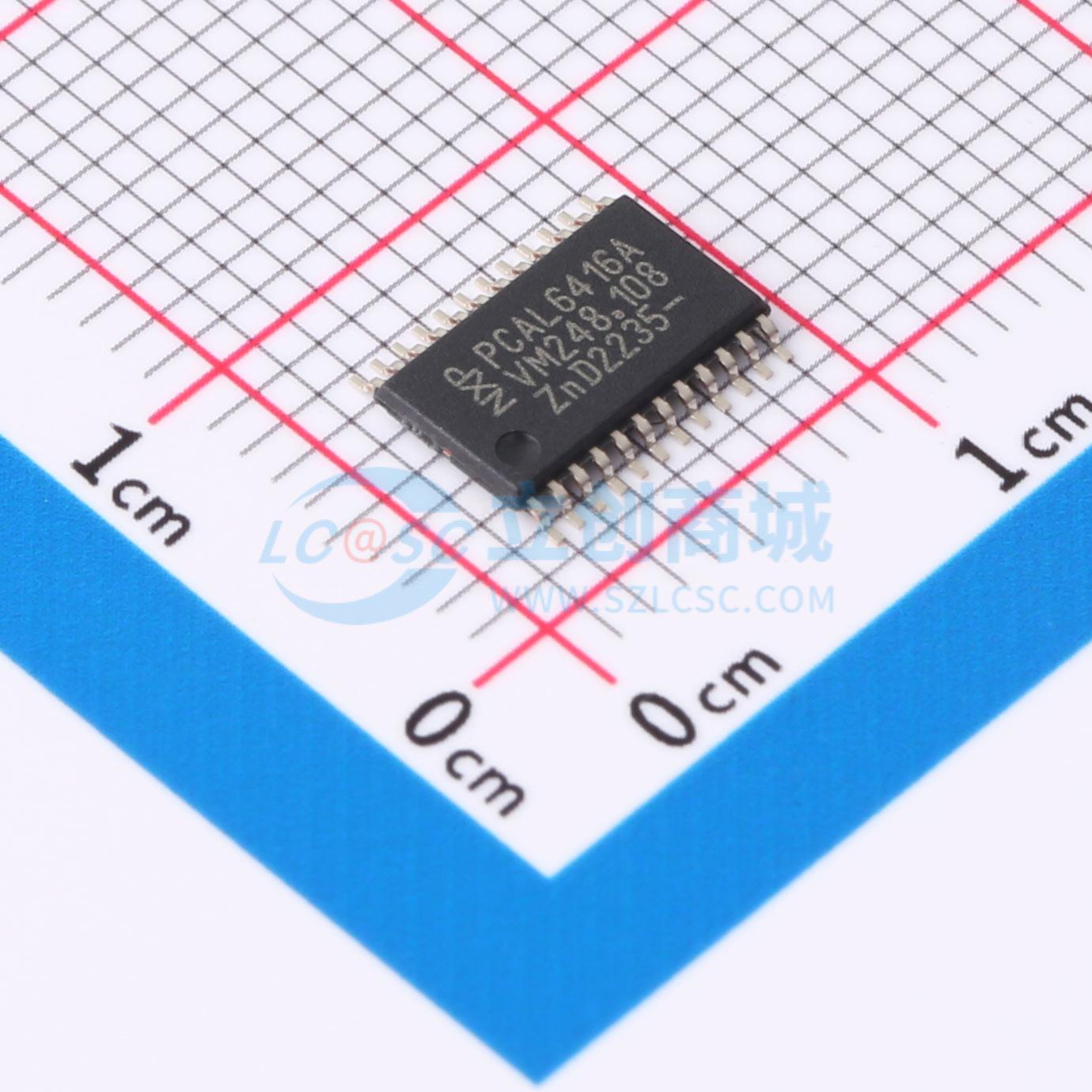

PCAL6416APW,118
具有中断输出、复位和配置寄存器的低压转换16位I²C总线/SMBus I/O扩展器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是16位通用I/O扩展器，可通过I²C总线接口为大多数微控制器系列提供远程I/O扩展。在需要额外I/O时，可简化互连。具有内置电平转换功能，适用于混合信号环境。工作电压范围为1.65V至5.5V，允许在接口侧（SDA/SCL）与下一代低压微处理器和微控制器以及端口侧更高电压的外设进行无缝通信。包含PCA6416A寄存器集和额外的Agile I/O功能，如可编程输出驱动强度、可锁存输入、可编程上拉/下拉电阻、可屏蔽中断、中断状态寄存器、可编程开漏或推挽输出。上电时所有I/O中断被屏蔽，可避免上电时出现虚假中断
- 品牌名称
- NXP(恩智浦)
- 商品型号
- PCAL6416APW,118
- 商品编号
- C2652299
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.132克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C；SMBus | |
| I/O数量 | 16 | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | 推挽式；开漏 | |
| 工作电压 | 1.65V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 25mA | |
| 拉电流(IOH) | - | |
| 时钟频率(fc) | 400kHz | |
| 工作温度 | -40℃~+85℃ | |
| 支持设备数量 | 2 | |
| 静态电流(Iq) | 1.5uA |
