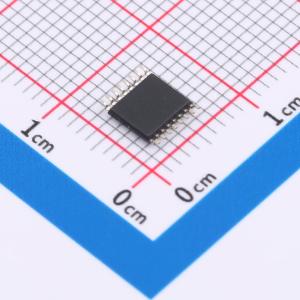

PCAL9554BPWJ

带总线中断、弱上拉和灵活I/O功能的低压8位I2C总线和SMBus低功耗I/O端口

描述

低电压8位通用输入输出（GPIO）扩展器，带有中断和弱上拉功能，适用于I²C总线/SMBus应用。工作电压范围为1.65V至5.5V，可与下一代微处理器和微控制器接口。包含四个8位配置、输入、输出和极性反转寄存器，具有可编程输出驱动强度、可锁存输入、可编程上拉/下拉电阻、可屏蔽中断、中断状态寄存器、可编程开漏或推挽输出等功能。开漏中断（INT）输出在任何输入状态与相应输入端口寄存器状态不同时激活，可连接到微控制器的中断输入。设备输出具有25mA吸收能力，可直接驱动LED。三个硬件引脚（A0、A1、A2）选择固定I²C总线地址，允许最多八个设备共享同一I²C总线/SMBus。

品牌名称

NXP(恩智浦)

商品型号

PCAL9554BPWJ

商品编号

C2652303

商品封装

TSSOP-16​

包装方式

编带

商品毛重

0.55克(g)
