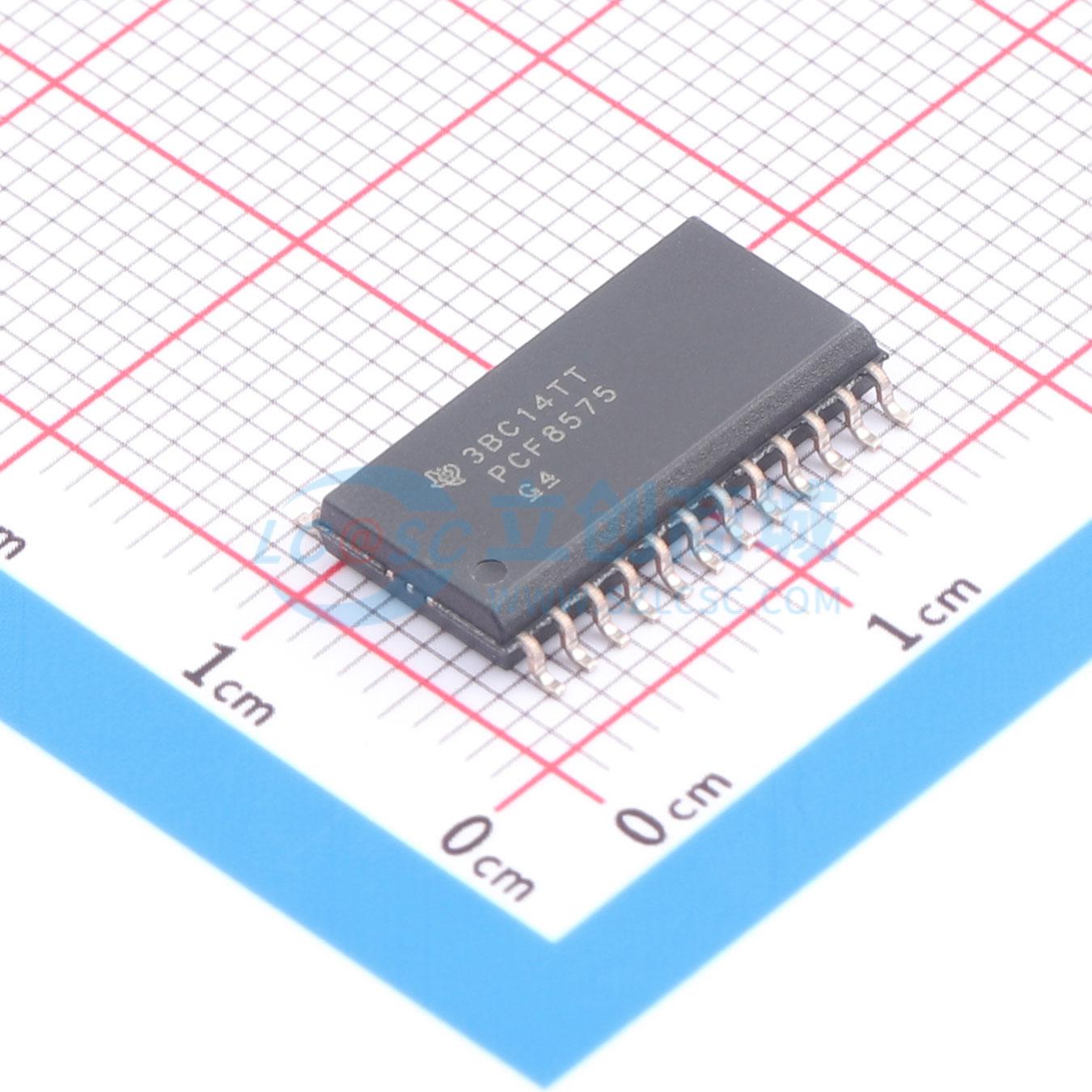

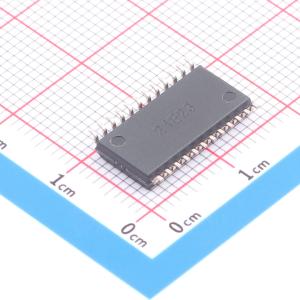

温馨提醒：图片仅供参考，商品以实物为准

PCF8575DWR

具有中断输出的PCF8575远程16位I²C和 SMBuS I/O扩展器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该面向两线双向总线(I²C)的16位I/O扩展器专为开漏中断输出设计，工作电压2.5V至5.5V。
品牌名称: TI(德州仪器)
商品型号: PCF8575DWR
商品编号: C2652278
商品封装: SOIC-24-300mil
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

该面向两线双向总线 (I²C) 的16 位 I/O 扩展器专为2.5V 至 5.5V VCC 工作电压而设计。 PCF8575 器件通过 I²C 接口[串行时钟(SCL)、串行数据(SDA)] 为大多数微控制器系列提供通用远程I/O扩展。此器件具有一个16 位准双向输入/输出(I/O) 端口（P07–P00、P17–P10），其中包括具有高电流驱动能力的锁存输出，用于直接驱动LED。每个准双向I/O都可以用作输入或输出（无需使用数据方向控制信号）。在上电时，这些I/O 处于高电平。在该模式下，仅有一个连接到 VCC 的电流源处于活动状态。

商品特性

I²C 至并行端口扩展器
开漏中断输出
10μA 低待机电流消耗（最大值）
兼容大多数微控制器
400kHz 快速 I²C 总线
针对多达8 个器件使用的3 个硬件地址引脚寻址
具有高电流驱动能力的锁存输出，用于直接驱动LED
连接到 VCC 的电流源，用于主动在输出端驱动高电平
闩锁性能超出JESD 78 II 类规范要求的 100mA
静电放电(ESD) 保护性能超过JESD 22 规范的要求2000V 人体放电模型200V 机器模型1000V 充电器件模型

应用领域

电信方舱：滤波器单元
服务器
路由器（电信交换设备）
个人计算机
个人电子产品
工业自动化
采用GPIO 受限处理器的产品

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C；SMBus
	I/O数量	16
	是否有中断输出	有中断输出
	输出类型	推挽式
	工作电压	2.5V~5.5V

	属性	参数值
	灌电流(IOL)	25mA
	拉电流(IOH)	300uA
	时钟频率(fc)	400kHz
	工作温度	-40℃~+85℃
	支持设备数量	8
	静态电流(Iq)	10uA
