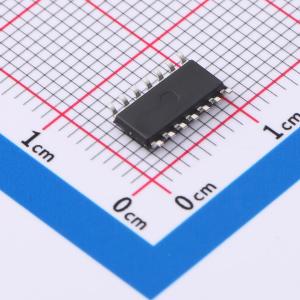

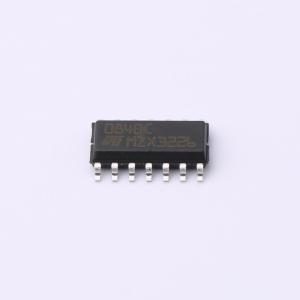

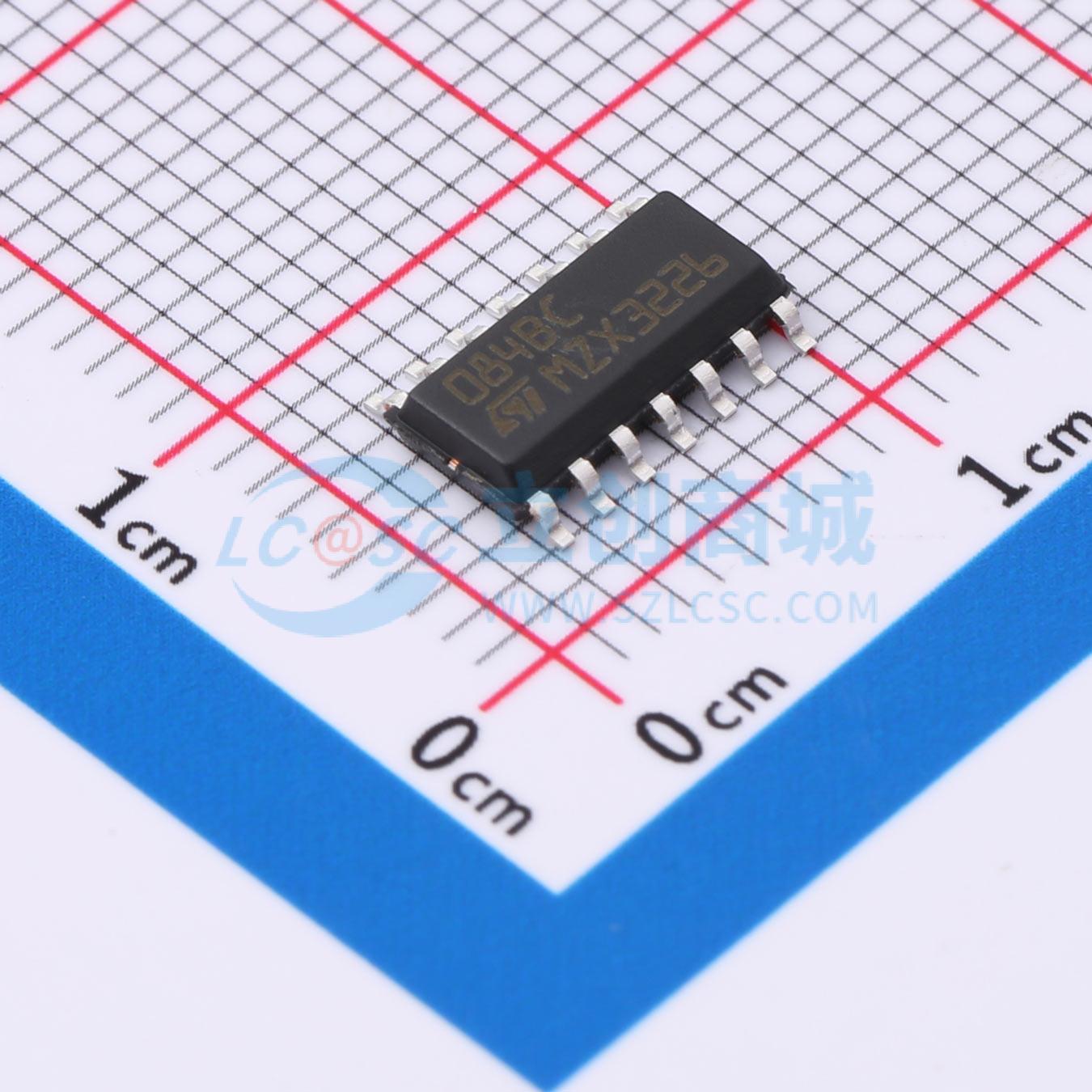

温馨提醒：图片仅供参考，商品以实物为准
TL084BCDT
J-FET输入四运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TL084、TL084A 和 TL084B 是高速 JFET 输入四通道运算放大器，集成了匹配良好、高电压的 JFET 和双极型晶体管于单片集成电路中。这些器件具有高摆率、低输入偏置电流和失调电流以及低失调电压温度系数。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TL084BCDT
- 商品编号
- C2652263
- 商品封装
- SO-14
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 四路 | |
| 增益带宽积(GBP) | 4MHz | |
| 输入偏置电流(Ib) | 20pA | |
| 输入失调电压(Vos) | 1mV | |
| 共模抑制比(CMRR) | 86dB | |
| 压摆率(SR) | 16V/us |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.4mA | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 输出电流 | 60mA | |
| 工作温度 | 0℃~+70℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 15nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 5pA |
商品概述
TL084、TL084A和TL084B是高速J-FET输入四运算放大器，在单片集成电路中集成了匹配良好的高压J-FET和双极晶体管。 这些器件具有高转换速率、低输入偏置和失调电流以及低失调电压温度系数的特点。
商品特性
- 宽共模（高达VCC + 1）和差分电压范围
- 低输入偏置和失调电流
- 输出短路保护
- 高输入阻抗J-FET输入级
- 内部频率补偿
- 无锁存操作
- 高转换速率：16V/μs（典型值）
应用领域
- 音频分配放大器
- 正反馈带通滤波器
