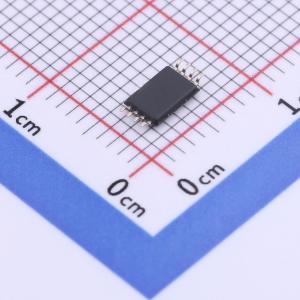

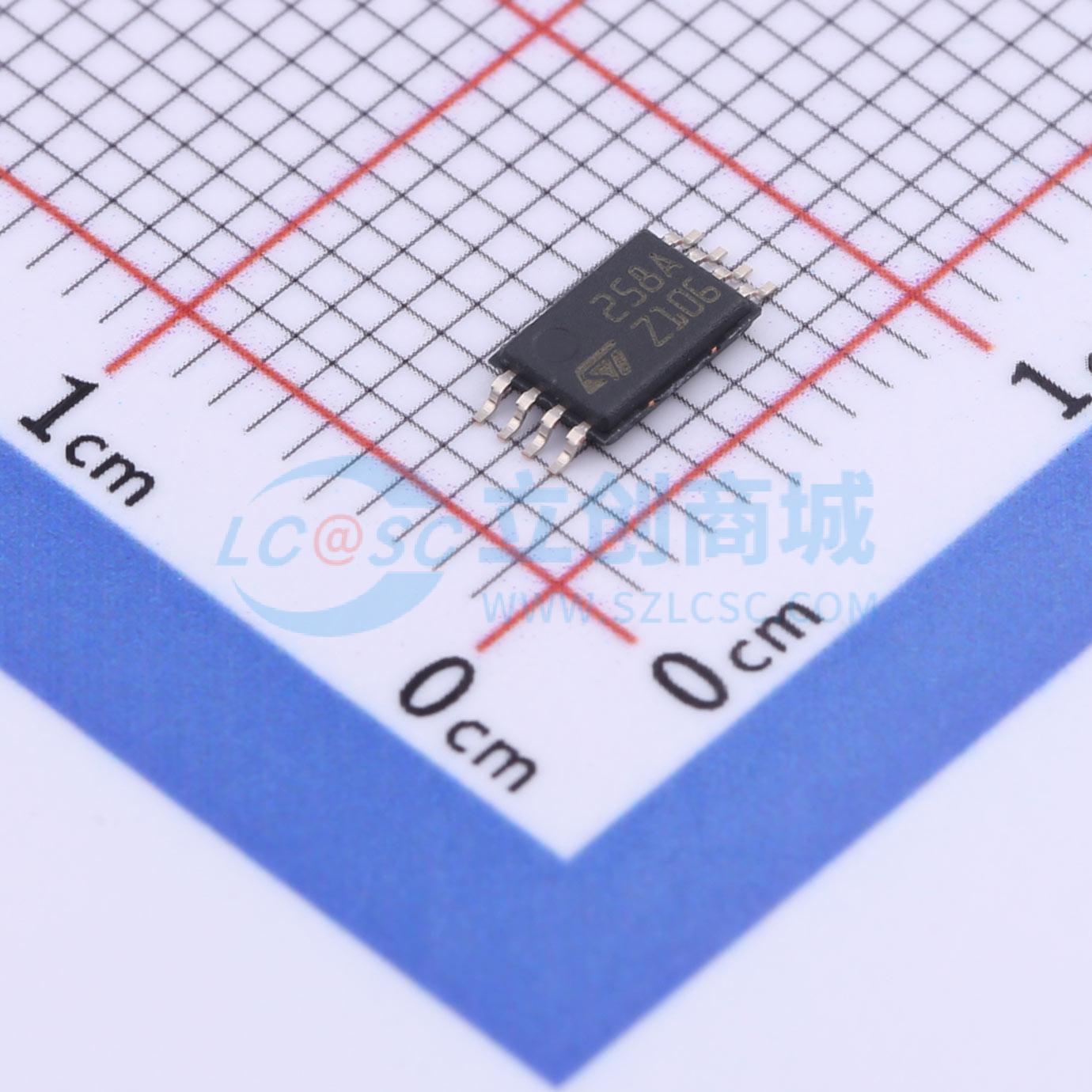

LM258APT
低功耗双运算放大器
- 描述
- 这些电路由两个独立的、高增益、内部频率补偿的运算放大器组成，专门设计用于在宽电压范围内由单电源供电。低功耗电源电流与电源电压的大小无关。应用领域包括传感器放大器、直流增益模块和所有传统的运算放大器电路，现在可以更轻松地在单电源系统中实现。例如，这些电路可以直接由逻辑系统中使用的标准5V电源供电，并且无需额外的电源即可轻松提供所需的接口电子设备。在线性模式下，输入共模电压范围包括地，即使仅由单电源电压供电，输出电压也可以摆幅到地。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM258APT
- 商品编号
- C2652264
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1.1MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 700V/ms | |
| 输入偏置电流(Ib) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2nA | |
| 噪声密度(eN) | 55nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+105℃ | |
| 单电源 | 3V~30V |
商品概述
这些电路由两个独立的、高增益的、内部频率补偿的运放组成，专门设计用于在宽电压范围内从单一电源供电。低功耗电源汲取与电源电压幅值无关。应用领域包括传感器放大器、直流增益模块以及所有传统的运放电路，现在可以更轻松地在单电源系统中实现。例如，这些电路可以直接由标准 5 V 供电，该电压用于逻辑系统，并且可以轻松提供所需的接口电子设备，而无需额外的电源。在线性模式下，输入共模电压范围包括地，并且输出电压也可以摆动至地，即使仅从单一电源电压供电。
应用领域
- 转换器电源
- 传感器放大器
- DC增益块
- 所有常规运算放大器电路，现在可以在单电源系统中更轻松地实现
- 逻辑系统接口电子设备
