温馨提醒：图片仅供参考，商品以实物为准

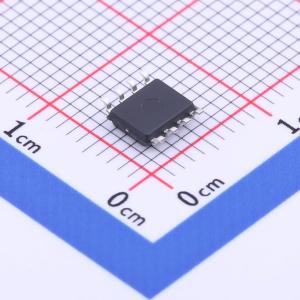

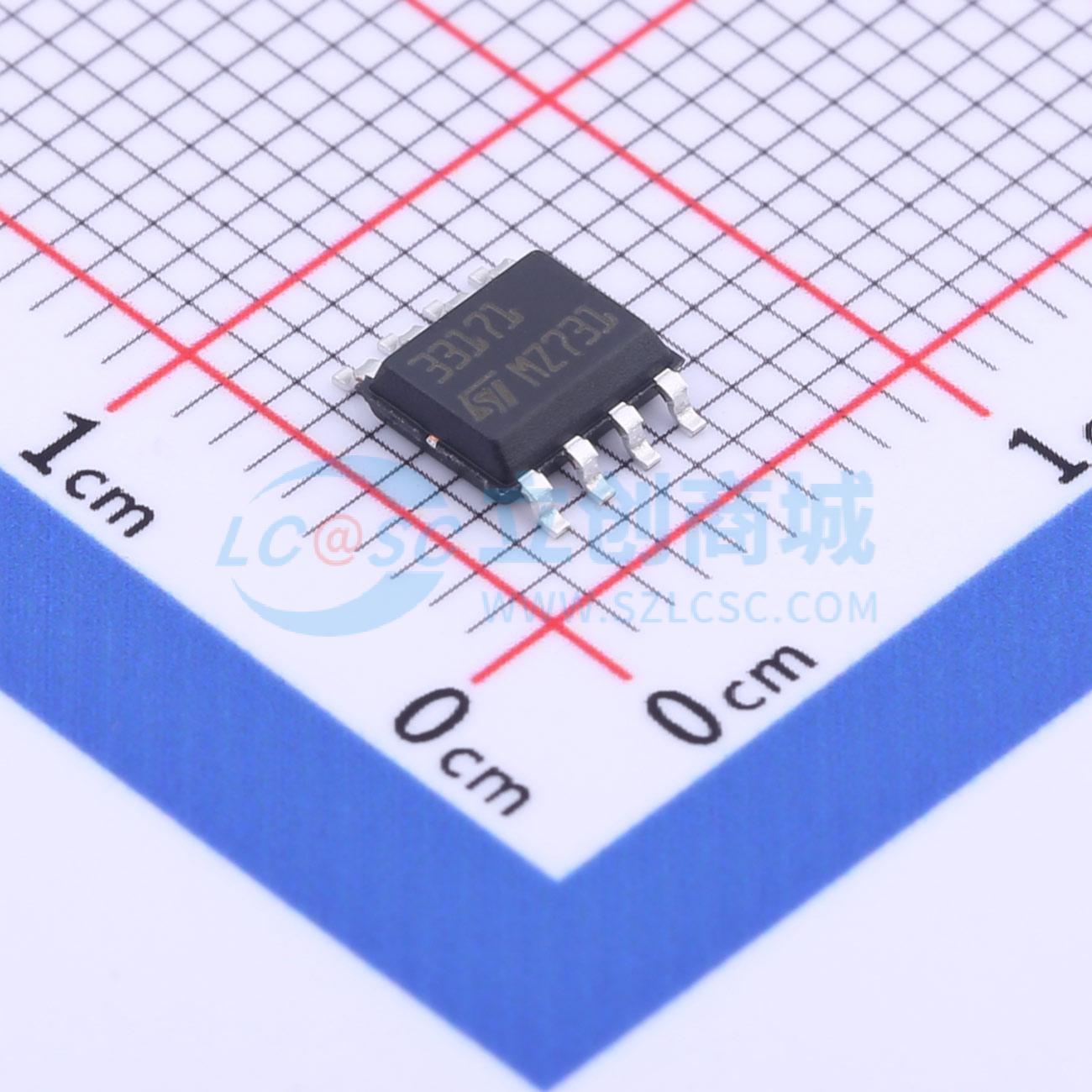

MC33171DT
低功耗单双极运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MC3x171系列为单极双极型运算放大器，兼具低功耗（200μA）和良好的速度（2.1MHz，2V/μs）。此外，输入共模范围可低至负电源轨，支持+4V至+44V单电源供电。
- 品牌名称
- ST(意法半导体)
- 商品型号
- MC33171DT
- 商品编号
- C2652265
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入 | |
| 增益带宽积(GBW) | 2.1MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 2V/us | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电流(Ios) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 29nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 200uA | |
| 输出电流 | 3mA | |
| 工作温度 | -40℃~+105℃ | |
| 单电源电压 | 4V~44V | |
| 双电源电压(Vee~Vcc) | -22V~-2V；2V~22V | |
| 功能特性 | - |
商品概述
MC3x171系列是单极型运算放大器，兼具低功耗（200μA）和好的速度（2.1MHz，2V/μs）。此外，输入共模范围延伸至低电源轨，允许单电源工作电压范围为+4V至+44V。
商品特性
- 功耗/速度比良好：仅200μA对应2.1MHz、2V/μs
- 支持单电源或双电源工作，电压范围为+4V至+44V（±2V至±22V）
- 宽输入共模电压范围，包括Vcc-
- 低电平输出电压接近Vcc-，典型值为100mV
- 引脚与标准单运算放大器兼容
