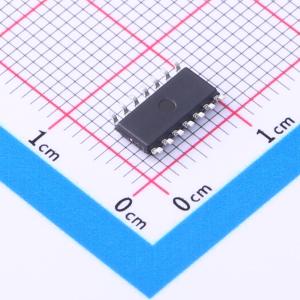

温馨提醒：图片仅供参考，商品以实物为准
TL084ACDT
通用JFET四通道运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TL084、TL084A 和 TL084B 是高速、JFET 输入的四运放，在单片集成电路中集成了匹配良好的高压 JFET 和双极晶体管。这些器件具有高转换速率、低输入偏置电流和失调电流，以及低失调电压温度系数。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TL084ACDT
- 商品编号
- C2652257
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.278克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 四路 | |
| 增益带宽积(GBW) | 4MHz | |
| 输入偏置电流(Ib) | 20pA | |
| 输入失调电压(Vos) | 3mV | |
| 共模抑制比(CMRR) | 86dB | |
| 压摆率(SR) | 16V/us | |
| 静态电流(Iq) | 1.4mA | |
| 轨到轨 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 输出电流 | 60mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | 6V~36V | |
| 双电源电压(Vee~Vcc) | - | |
| 输入电压噪声密度(eN) | 15nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 100pA | |
| 功能特性 | 短路保护；内置补偿；闩锁效应抑制 |
商品概述
TL084、TL084A和TL084B是高速JFET输入四运算放大器，在单片集成电路中集成了匹配良好的高压JFET和双极晶体管。这些器件具有高转换速率、低输入偏置和失调电流以及低失调电压温度系数。
商品特性
- 宽共模（高达V_CC^+）和差分电压范围
- 低输入偏置和失调电流
- 输出短路保护
- 高输入阻抗JFET输入级
- 内部频率补偿
- 无闩锁操作
- 高转换速率：典型值16V/μs
应用领域
- 音频分配放大器
- 正反馈带通滤波器
- 二阶带通滤波器（fo=100kHz；Q=30；增益=4）
- 级联带通滤波器（fo=100kHz；Q=69；增益=16）
