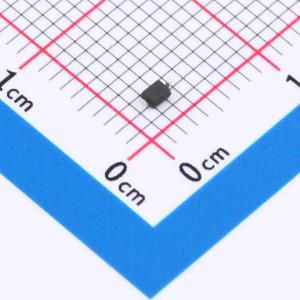

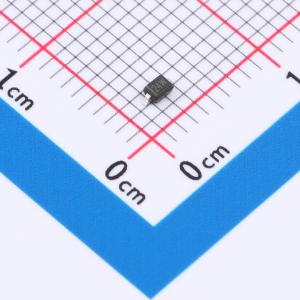

HAQ24-01FTG
单向ESD 24V截止 峰值浪涌电流：6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向保护器件，专为单一电路保护而设计，具有24V的高耐压(VRWM)，能够有效阻挡过电压侵害。它能承受6A的峰值瞬态电流(IPP)，确保电路稳定运行。加之仅60皮法的低电容值(CJ)，最大限度减少信号干扰，非常适合于高灵敏度及高速信号传输应用，为电子设备提供精确且高效的保护解决方案。
- 商品型号
- HAQ24-01FTG
- 商品编号
- C25503800
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.016054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 60V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 26V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
HAQ24-01FTG 保护敏感半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装为 SOD-323。
商品特性
- 单向 ESD 保护，适用于单条线路
- 反向截止电压：最大 24.0V
- 低泄漏电流：微安级别
- 响应时间通常小于 1 us
- 低钳位电压：Vc = 60V @ Ipp = 6A
- ESD 保护等级：30kV（空气放电）/ 30kV（接触放电） (IEC61000-4-2)
- 符合 RoHS 标准
