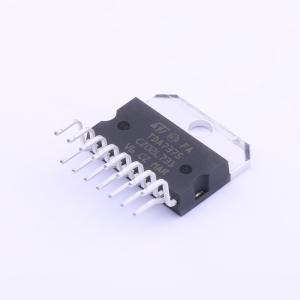

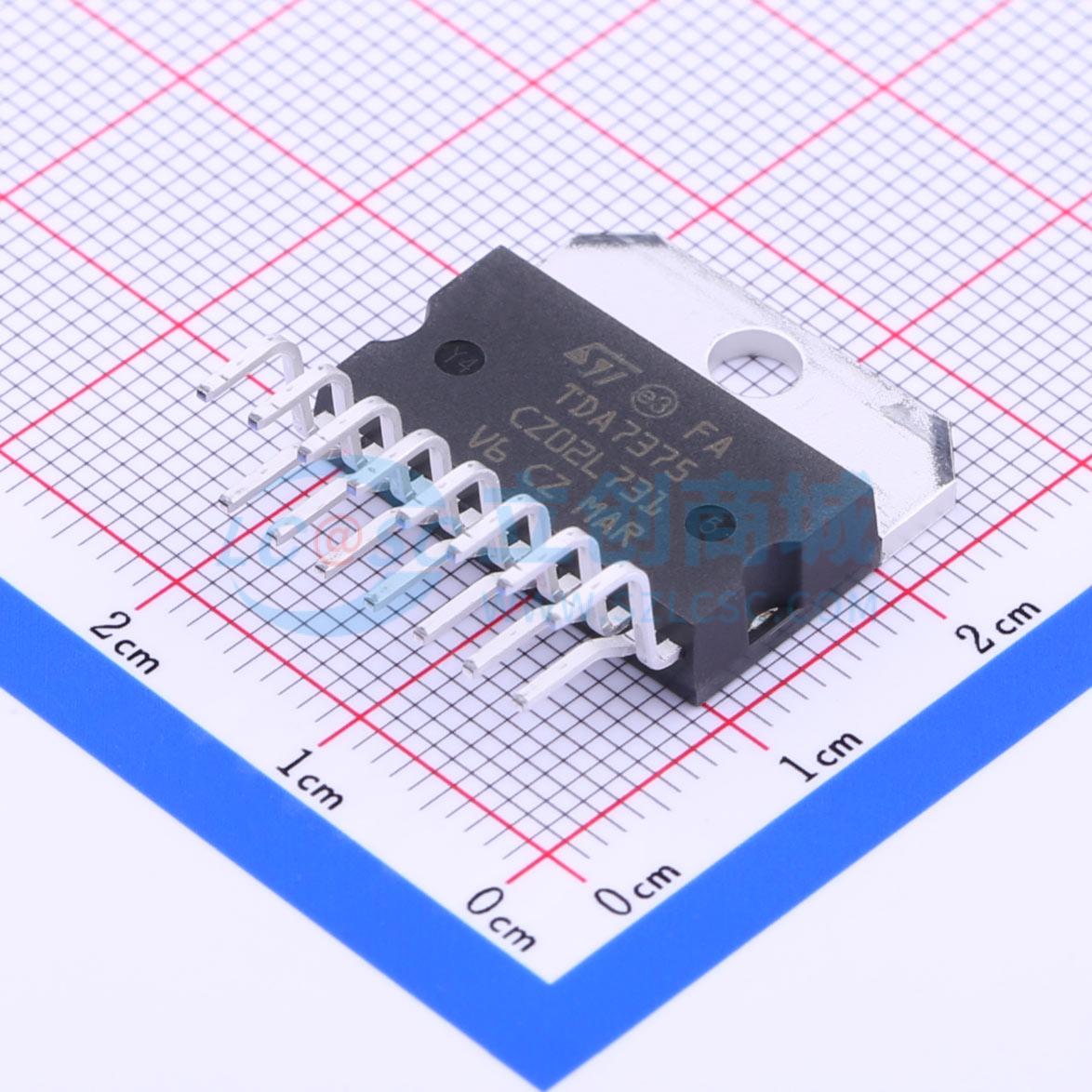

E-TDA7375V
E-TDA7375V
- 描述
- 四路SE或双路BTL输出功率放大器，支持待机输入和片段检测
- 品牌名称
- ST(意法半导体)
- 商品型号
- E-TDA7375V
- 商品编号
- C262883
- 商品封装
- MultiwAtt-15
- 包装方式
- 管装
- 商品毛重
- 8.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 双声道 |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 40Wx2@4Ω；12Wx4@2Ω | |
| 工作电压 | 8V~18V | |
| 工作温度 | -40℃~+150℃ |
商品概述
TDA7375V是一款采用新技术的AB类汽车收音机放大器，能够以双桥式或四路单端配置工作。 输出级独特的全互补结构和内部固定增益，在极大减少元件数量的同时，保证了尽可能高的功率性能。 板载削波检测器简化了增益压缩操作。故障诊断功能可检测汽车收音机装配和汽车布线过程中的错误。
商品特性
- 高输出功率能力：
- 2 x 40W 最大/4Ω
- 2 x 35W/4Ω EIAJ
- 2 x 25W/4Ω @ 14.4V、1kHz、10%
- 4 x 7W/4Ω @ 14.4V、1kHz、10%
- 4 x 12W/2Ω @ 14.4V、1kHz、10%
- 最少的外部元件数量：
- 无需自举电容
- 无需波切罗特电路
- 内部固定增益（26dB BTL）
- 待机功能（CMOS兼容）
- 待机操作期间无明显噗声
- 具备以下诊断功能：
- 削波
- 输出对地短路
- 输出对电源短路
- 开机软短路
- 热关断临近状态
- 输出交流/直流短路保护：
- 对地
- 对电源
- 负载两端
- 开机软短路保护
- 采用软热限制器防止芯片过温
- 负载突降电压浪涌保护
- 可承受高感性负载
- 意外接地开路保护
- 电池反接保护
- 静电放电保护
应用领域
- 4扬声器立体声（前/后）
- 2扬声器桥式解决方案
