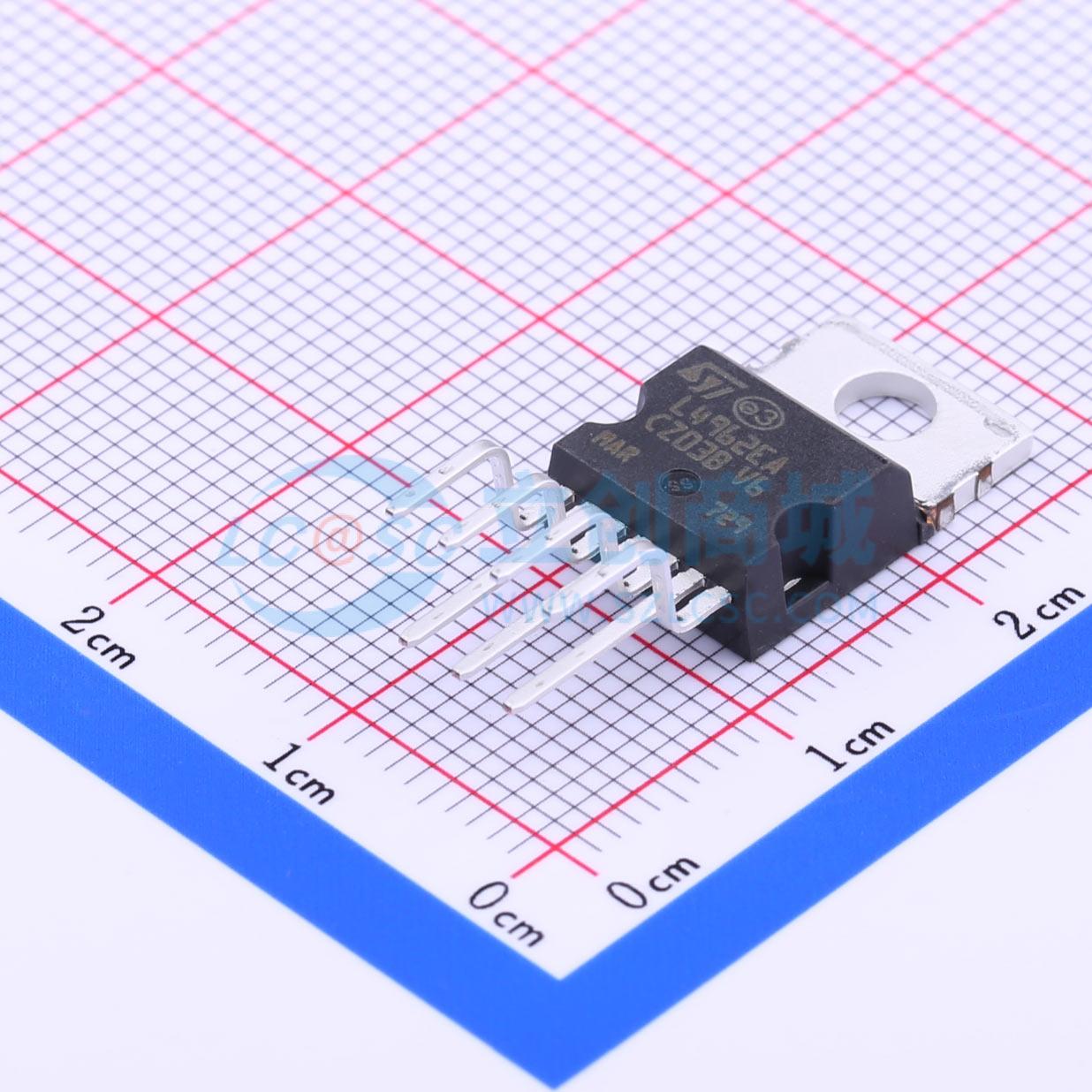

L4962E/A

L4962是一款单片式功率开关稳压器，在降压配置下，可在5V至40V的可变电压下提供1.5A的电流。 该器件的特性包括限流、软启动、热保护以及适用于连续工作模式的0至100%占空比。 L4962采用16引脚Powerdip塑料封装和Heptawatt封装，所需的外部元件极少。 高达150KHz的开关频率下高效运行，可减小外部滤波元件的尺寸和成本。 L4962是一款单片式降压开关稳压器，可提供5.1V至40V的输出电压，并能输出1.5A的电流。 调节环路由锯齿波振荡器、误差放大器、比较器和输出级组成。通过将输出电压与精确的5.1V片上基准电压（齐纳微调至±2%）进行比较，产生误差信号。 然后将该误差信号与锯齿波信号进行比较，以生成固定频率的脉宽调制脉冲，驱动输出级。 环路的增益和频率稳定性可通过连接到引脚11的外部RC网络进行调节。直接闭合环路可获得5.1V的输出电压。通过插入分压器可获得更高的电压。 软启动功能可防止开机时输出过流。误差放大器的输出最初由外部电容Css钳位，并随着该电容由恒流源充电而线性上升。输出过载保护采用限流器的形式。负载电流由连接到比较器的内部金属电阻检测。当负载电流超过预设阈值时，该比较器置位一个触发器，使输出级失效，并使软启动电容放电。当软启动电容两端的电压降至0.4V时，第二个比较器复位该触发器。 这样，输出级重新启用，输出电压在软启动网络的控制下上升。如果过载情况仍然存在，当达到阈值电流时，限流器将再次触发。软启动网络引入的死区时间将平均短路电流限制在安全值。当结温达到约150℃时，热过载电路将使电路停止工作，并具有迟滞特性，以防止出现不稳定情况。

• 1.5A输出电流
• 5.1V至40V输出电压范围
• 精确（±2%）片上基准电压
• 高开关频率
• 极高效率（高达90%）
• 极少的外部元件
• 软启动
• 内部限流
• 热关断
