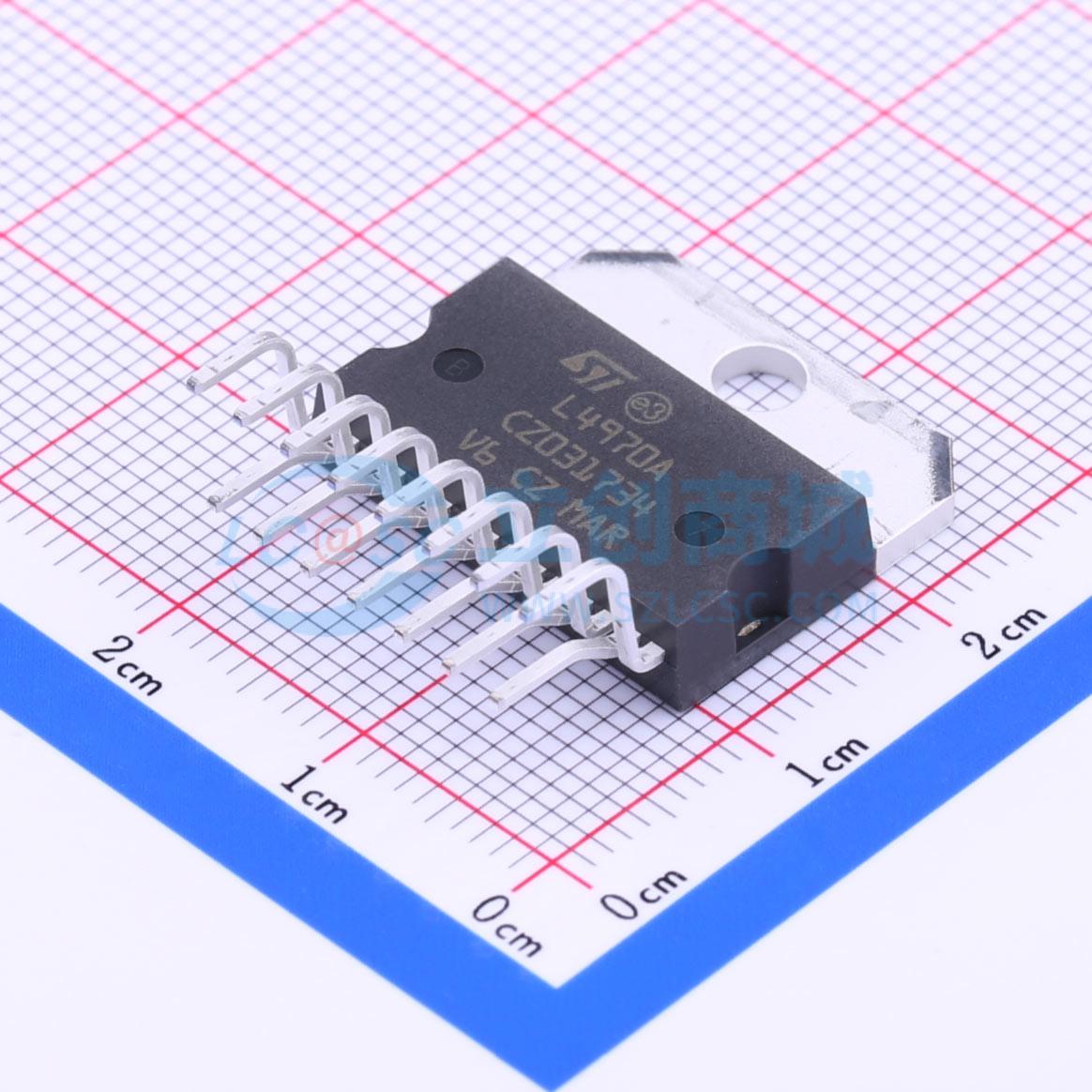

温馨提醒：图片仅供参考，商品以实物为准
L4970A
10A降压开关稳压器
- 描述
- L4970A是一款10A的单片降压开关稳压器,输出电压可在5.1V至40V范围内调节。该器件采用BCD混合技术,具有内部前馈线路调节、内部限流、精确的5.1V±2%片上参考电压、复位和电源失效功能、软启动、输入/输出同步引脚、欠压锁定、PWM锁存等功能。该器件的工作效率非常高,开关频率可达500kHz。
- 品牌名称
- ST(意法半导体)
- 商品型号
- L4970A
- 商品编号
- C262894
- 商品封装
- Multiwatt-15
- 包装方式
- 管装
- 商品毛重
- 8.59克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 15V~50V | |
| 输出电压 | 5.1V~40V | |
| 输出电流 | 10A | |
| 开关频率 | 200kHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
L4970A是一款降压型单片式功率开关稳压器，可在5.1至40V的可变电压下提供10A电流。
商品特性
- 10A输出电流
- 5.1V至40V输出电压范围
- 0至90%占空比范围
- 内部前馈线路调节
- 内部电流限制
- 精确的片上5.1V ±2%基准电压
- 复位和电源故障功能
- 软启动
- 输入/输出同步引脚
- 带滞后开启功能的欠压锁定
- 每个周期单脉冲的PWM锁存
- 极高的效率
- 高达500KHz的开关频率
- 热关断
- 连续模式运行
