L6566B

L6566B是一款极其通用的电流模式初级控制器IC，专为高性能离线反激式转换器而设计。它也适用于需符合EN61000 - 3 - 2或JEITA - MITI法规的单级单开关输入电流整形转换器（单级PFC）。 支持固定频率（FF）和准谐振（QR）两种工作模式。用户可根据应用需求选择其中一种。该器件具有一个外部可编程振荡器：在FF模式下，它定义转换器的开关频率；在QR模式下，它定义最大允许开关频率。 当选择FF模式时，IC的工作方式类似于标准电流模式控制器，最大占空比限制在最小70%。振荡器频率可进行调制以降低EMI辐射。 选择QR模式时，在重载情况下工作，通过变压器去磁感应输入触发MOSFET导通来实现。在某些条件下，可以实现零电压开关（ZVS）。通过线电压前馈补偿转换器功率能力随市电电压的升高。在中轻载时，当QR工作频率等于振荡器频率时，激活谷值跳跃功能，以防止频率进一步升高，并使工作尽可能接近ZVS。

• 可选多模式工作：固定频率或准谐振
• 片上700 V高压启动
• 先进的轻载管理
• 低静态电流（<3 mA）
• 自适应欠压锁定（UVLO）线前馈，以实现恒定功率能力与市电电压的匹配
• 逐脉冲过流保护（OCP），过载时关断（锁存或自动重启）
• 变压器饱和检测
• 可编程频率调制以降低EMI
• 锁存或自动重启过压保护（OVP）
• 欠压保护
• -600/+800 mA图腾柱式栅极驱动器，在UVLO期间具有有源下拉功能

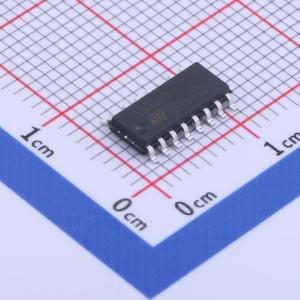

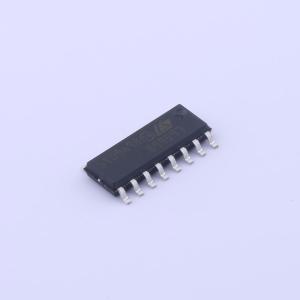

• SO16N封装

• 高端AC - DC适配器/充电器
• LCD电视/显示器、PDP
• 数字消费类、IT设备单级PFC
