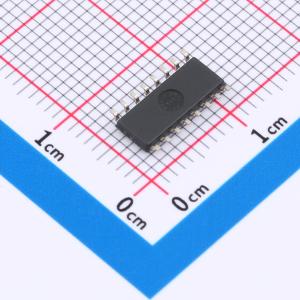

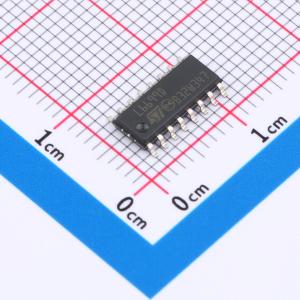

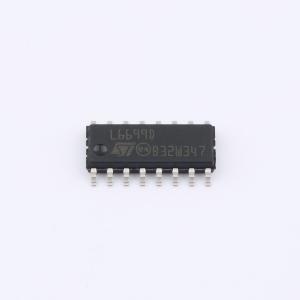

温馨提醒：图片仅供参考，商品以实物为准
L6699D
600V 8.85V~16V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 功能增强的高压谐振控制器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6699D
- 商品编号
- C262902
- 商品封装
- SO-16N
- 包装方式
- 管装
- 商品毛重
- 0.355克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8.85V~16V | |
| 开关频率 | 60kHz~235kHz | |
| 输出电流 | 800mA | |
| 耗散功率(Pd) | 830mW | |
| 最大占空比 | 50% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 600V | |
| 拓扑结构 | 半桥式 | |
| 功能特性 | Brown-in/Brown-out检测；轻载高效模式；欠压锁定；可调软启动；打嗝限流；过热保护(OTP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
L6699是一款专用于串联谐振半桥拓扑的双端控制器，支持LLC和LCC配置。它提供对称互补占空比：高边开关和低边开关以180°异相方式导通/关断，时间完全相同。输出电压调节通过调制工作频率实现。在一个开关关断和另一个开关导通之间插入的死区时间会自动调整，以匹配半桥中点的过渡时间。为了通过自举方式驱动高边开关，该IC集成了一个高压浮动结构，能够承受超过600 V的电压，并采用同步驱动的高压DMOS替代外部快恢复自举二极管。该IC允许用户通过高精度的外部可编程振荡器设置转换器的工作频率范围。启动时，除了传统的移频软启动（开关频率从预设最大值开始，然后衰减到由控制环路确定的稳态值）外，专有电路还控制半桥，防止由于施加到变压器的V-s不平衡而在初始周期内发生硬开关。轻载时，IC可被强制进入受控的突发模式操作，使转换器的输入功耗尽可能低。IC保护功能包括用于OCP的电流检测输入（带移频和延迟关断及自动重启）。如果第一级保护无法控制初级电流，则会发生快速关断并自动重启。此外，IC防止转换器工作在电容模式或过于接近电容模式，以保证软开关。锁存禁用输入（DIS）可用于实现OTP和/或OVP。这些保护功能的组合提供了高度的安全性。其他功能包括带电流滞回的非锁存低电平有效禁用输入（适用于电源排序或掉电保护），以及与PFC控制器的接口（允许在故障条件或突发模式操作期间关闭预调节器）。
商品特性
- 对称占空比，谐振半桥的可变频率控制
- 自调整自适应死区时间
- 高精度振荡器
- 两级OCP：移频和立即关断
- 与PFC控制器的接口
- 抗电容模式保护
- 轻载时的突发模式操作
- 用于掉电保护或电源开/关排序的输入
- "安全启动"程序防止启动时硬开关
- 600 V轨兼容的高边栅极驱动器，集成自举二极管和高dv/dt抗扰度
- 300/800 mA高边和低边栅极驱动器，带UVLO下拉
- SO16N封装
应用领域
- 用于LCD电视、台式机和AIO PC、服务器、电信电源的SMPS
- AC-DC适配器、开放式SMPS
