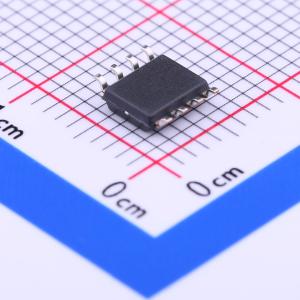

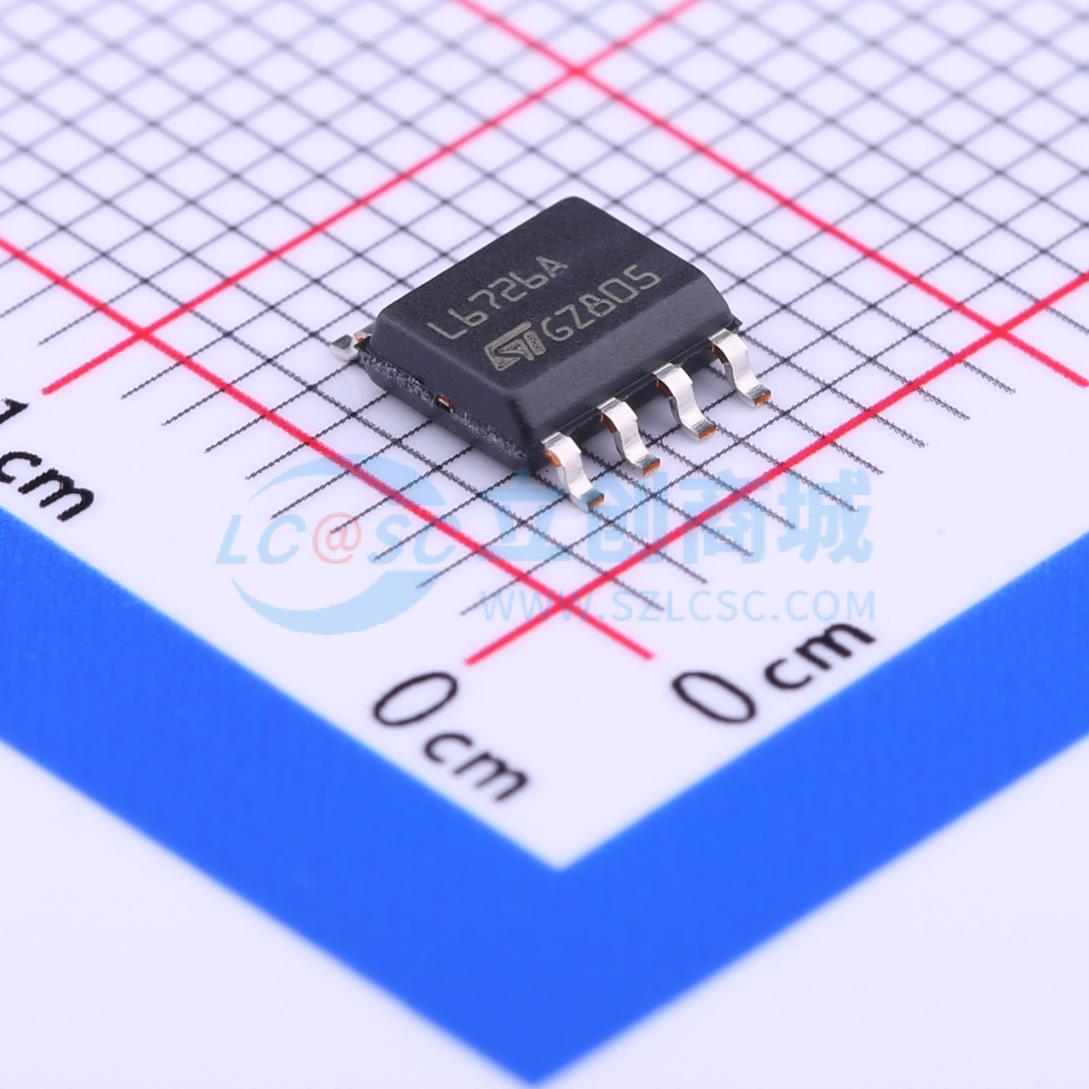

L6726ATR

单相 PWM 控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L6726A 是一个单相 PWM 控制器,具有嵌入式高电流驱动器,提供完整的控制逻辑和保护功能,适用于简单的通用 DC-DC 降压转换器。设计用于驱动 N 通道 MOSFET 在同步降压拓扑中。
品牌名称: ST(意法半导体)
商品型号: L6726ATR
商品编号: C262903
商品封装: SO-8
包装方式: 编带
商品毛重: 0.194克(g)

商品参数

商品概述

L6726A是一款单相降压控制器，集成了大电流驱动器，提供完整的控制逻辑、保护功能和参考电压，采用紧凑的SO-8封装，能轻松实现通用DC-DC转换器。该器件灵活性高，可处理低至1.5 V的输入电源V_IN，器件电源电压范围为5 V至12 V。

L6726A是一款单相PWM控制器，内置大电流驱动器，提供完整的控制逻辑和保护功能，能轻松实现通用DC-DC降压转换器。该8引脚器件专为同步降压拓扑中的N沟道MOSFET驱动而设计，高度集成，可降低电源解决方案的成本和尺寸。 L6726A设计为在5 V或12 V电源总线供电下工作。凭借高精度的0.8 V内部参考电压，输出电压可精确调节至低至0.8 V，在电压和温度变化（0 ℃至+70 ℃）范围内精度达±1%。开关频率内部设定为270 kHz。该器件提供一个简单的控制环路，带有外部补偿跨导误差放大器和可编程软启动功能。无低端开关特性使器件能在预充电输出上实现软启动，避免负载端出现负尖峰。为避免负载损坏，L6726A提供可编程阈值过流保护。通过监测低端MOSFET的R_dsON来监控输出电流，无需使用昂贵且占空间的检测电阻。L6726A还具备FB断开保护功能，防止在FB引脚浮空时出现危险的失控输出电压。

商品特性

灵活的电源供电，范围为5 V至12 V
低至1.5 V的电源转换输入
1%的输出电压精度
集成大电流驱动器
可调输出电压
0.8 V内部参考电压
无传感器且可编程的低端RdsON过流保护
内部固定270 kHz的振荡器
可编程软启动
无低端开关启动
禁用功能
FB断开保护
SO-8封装

应用领域

子系统电源（MCH、IOCH、PCI等）
内存和终端电源
CPU和DSP电源
分布式电源
通用DC/DC转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.1V~13.2V
	输出电压	-
	输出电流	-
	开关频率	270kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
