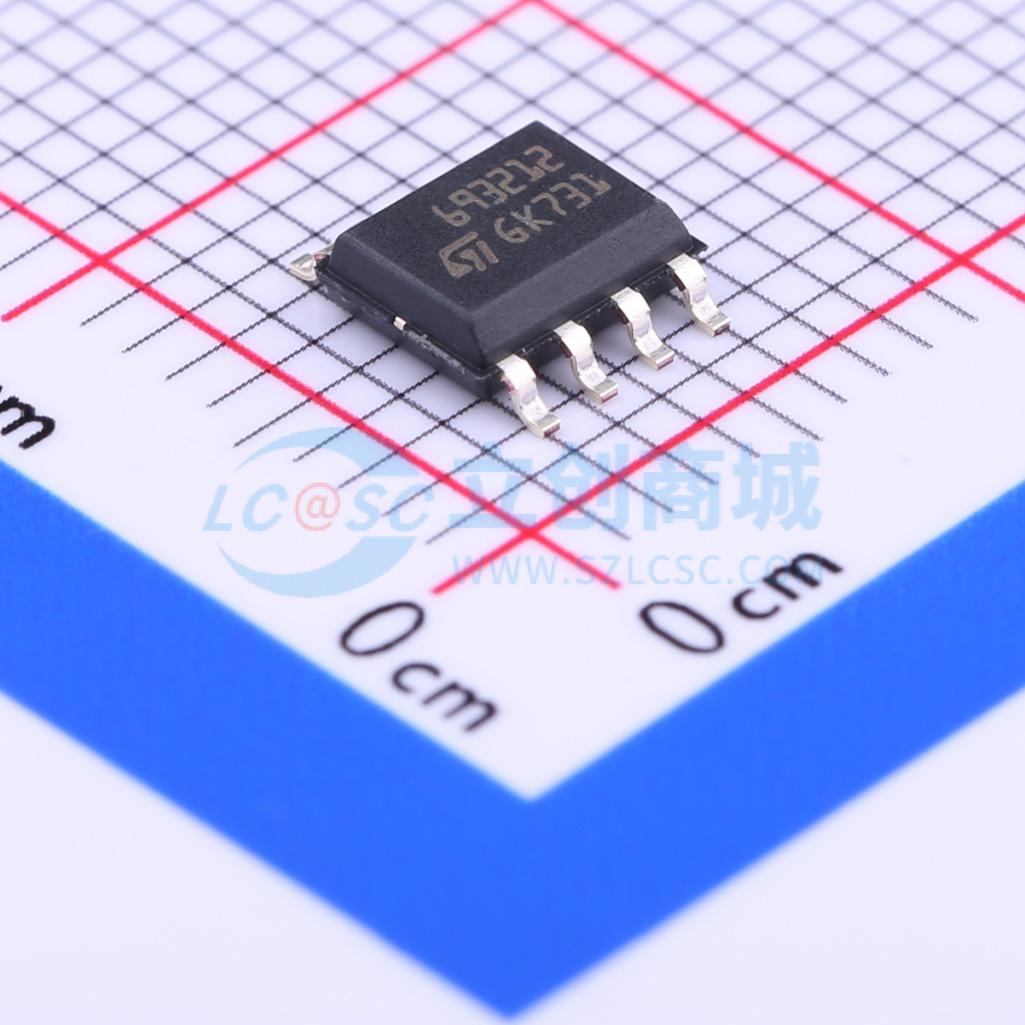

温馨提醒：图片仅供参考，商品以实物为准
L6932D1.2TR
ADJ 输入14V 输出1.2V~5V 2A
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6932D1.2TR
- 商品编号
- C262904
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 14V | |
| 输出电压 | 1.2V~5V | |
| 输出电流 | 2A | |
| 电源纹波抑制比(PSRR) | 75dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | - | |
| 静态电流(Iq) | 200uA | |
| 特性 | 带使能；PG脚；短路保护；热关断 | |
| 工作温度 | -25℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
L6932超低压差输出线性稳压器的工作电压范围为2V至14V，能够支持2A电流。它采用内部50mΩ N沟道MOSFET设计，可用于便携式应用中2.5V至1.5V、2A的DC-DC转换，降低功耗。L6932有1.5V、1.8V、2.5V固定电压版本以及1.2V可调版本，可确保1%的稳压精度。电流限制固定在2.5A，可将短路情况下的电流控制在±8%以内。通过检测功率MOS管中的电流来限制功耗。该器件还具备热关断功能，可将内部温度限制在150°C，迟滞为20°C。L6932提供使能和电源正常指示功能。
商品特性
- 输入电压范围：2V至14V
- 最大Rdson：200mΩ
- 任何负载下的静态电流：200μA
- 出色的负载和线性调整率
- 固定电压：1.5V、1.8V和2.5V
- 可调范围：1.2V至5V（L6932D1.2）
- 稳压精度：1%
- 短路保护
- 热关断
- SO-8 (4+4)封装
应用领域
- 主板
- 移动PC
- 手持仪器
- PCMCIA卡
- 处理器I/O
- 芯片组和内存供电
