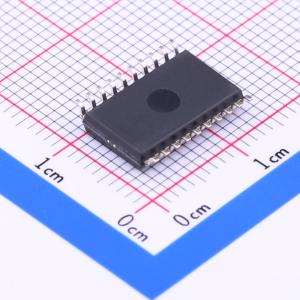

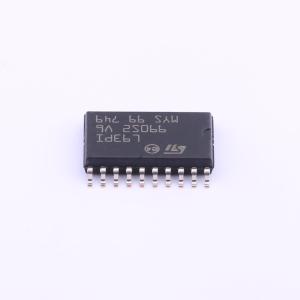

L93PI

L93PI 是一种采用先进Multipower-BCD技术实现的单片集成四路低边驱动器。它旨在用于汽车或工业应用中驱动线路、灯泡或继电器。

所有输入端均兼容TTL或CMOS，允许设备直接由微控制器驱动。为了抗噪声干扰，所有输入端都具有典型的100mV迟滞的施密特触发器。每个输入级都有从-24V到45V的输入电压保护。通过在使能输入端提供一个“高”信号可以激活该设备。当使能输入端为“低”信号时，设备将进入睡眠模式，此时静态电流小于10μA。编程输入端上的高信号会改变信号传输极性，从非反相变为反相模式。通常情况下，此引脚连接至VS或GND。这些引脚（PRG和EN）在开路状态下内部默认为低电平状态。无论编程输入如何，如果信号输入引脚未连接，则输出将关闭。

每个输出驱动器具有最小0.4A的电流限制及独立的热关断功能。当输出超过温度关断阈值时，热关断功能会禁用该输出。在此温度阈值以下约20K时，输出将重新激活。这意味着在85°C环境温度下（SO20封装），每个输出能够持续吸收285mA而不触发热关断。为了减少电磁干扰，输出摆率被限制在最大14V/μs，但不影响使能传递特性。集成的主动反激电压限制在感性负载的反激阶段将输出电压钳位在典型50V。当设备被启用且输出低于地电平时，功率DMOS开关导通。这种保护措施避免了功率DMOS内部寄生效应的激活。

诊断输出为开漏输出。其逻辑状态取决于编程引脚。如果PRG引脚为“低”，则在设备正常工作时诊断输出为低；若某一通道发生热关断、地线断开或电源电压丢失时，诊断输出变为高。如果PRG引脚为“高”，则在正常工作时此输出关闭，在过温时开启。

• 线路
• 灯管
• 感性负载
• 汽车应用
• 工业应用
