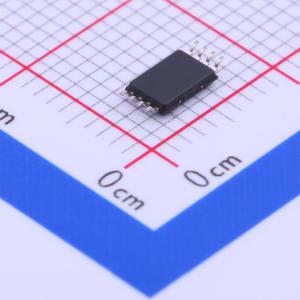

温馨提醒：图片仅供参考，商品以实物为准
M24512-RDW6TP
512 Kbit串行I2C总线EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 512 Kbit串行I2C总线EEPROM
- 品牌名称
- ST(意法半导体)
- 商品型号
- M24512-RDW6TP
- 商品编号
- C262921
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 512Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；内置错误纠正码(ECC)功能 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 5mA | |
| 待机电流 | 1uA | |
| 读取访问时间(tA) | - |
商品概述
M24512是一款512-Kbit I²C兼容EEPROM（电可擦可编程存储器），组织形式为64 K ×8位。M24512-W的工作电压范围为2.5V至5.5V，M24512-R为1.8V至5.5V，M24512-DF为1.7V至5.5V。所有型号的时钟频率最高可达1 MHz，工作温度范围为-40°C至+85°C。该产品提供多种封装形式，包括SO8 ECOPACK2®、TSSOP8 ECOPACK2®、UFDFPN8 ECOPACK2®、WLCSP ECOPACK2®以及未切割晶圆（每个裸片均经过测试）。
商品特性
- 兼容所有I²C总线模式：1 MHz、400 kHz、100 kHz
- 存储阵列：512 Kbit（64 Kbyte）EEPROM，页大小为128字节；M24512-D型号包含额外的可写锁定页
- 单电源供电且高速：在1.7V至5.5V电压范围内支持1 MHz时钟频率
- 写入特性：字节写入时间不超过5 ms，页写入时间不超过5 ms
- 支持随机和顺序读取模式
- 具备整个存储阵列的写保护功能
- 增强型ESD/闩锁保护
- 写入周期超过400万次
- 数据保留时间超过200年
