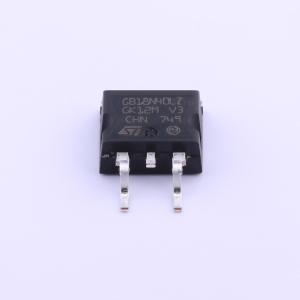

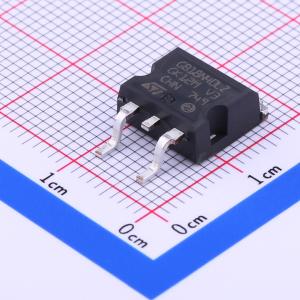

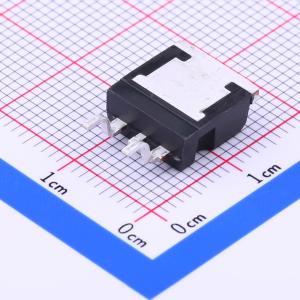

温馨提醒：图片仅供参考，商品以实物为准
STGB18N40LZT4
420V 30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级390 V内部钳制IGBT ESCIS 180 mJ
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGB18N40LZT4
- 商品编号
- C262942
- 商品封装
- TO-263AB
- 包装方式
- 编带
- 商品毛重
- 1.921克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 150W | |
| 集射极击穿电压(Vces) | 420V | |
| 集电极电流(Ic) | 30A | |
| 集电极脉冲电流(Icm) | 40A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.7V@10A,4.5V | |
| 栅极阈值电压(Vge(th)) | 1.2V@1mA | |
| 栅极电荷量(Qg) | 29nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 490pF | |
| 输出电容(Coes) | 90pF | |
| 反向传输电容(Cres) | 5pF | |
| 开启延迟时间(Td(on)) | 650ns | |
| 关断延迟时间(Td(off)) | 13.5us | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品概述
这款专用IGBT采用PowerMESH™技术，栅极-集电极和栅极-发射极之间内置齐纳二极管，提供过压保护能力。该器件还具有低导通压降和低阈值驱动特性，适用于汽车点火系统。
商品特性
- 适用于汽车应用且符合AEC-Q101标准
- 在T_C=150℃、L=3mH时雪崩能量为180mJ
- ESD栅极-发射极保护
- 栅极-集电极高压钳位
- 逻辑电平栅极驱动
- 低饱和电压
- 高脉冲电流能力
- 栅极和栅极-发射极电阻
应用领域
- 铅笔线圈电子点火驱动器
