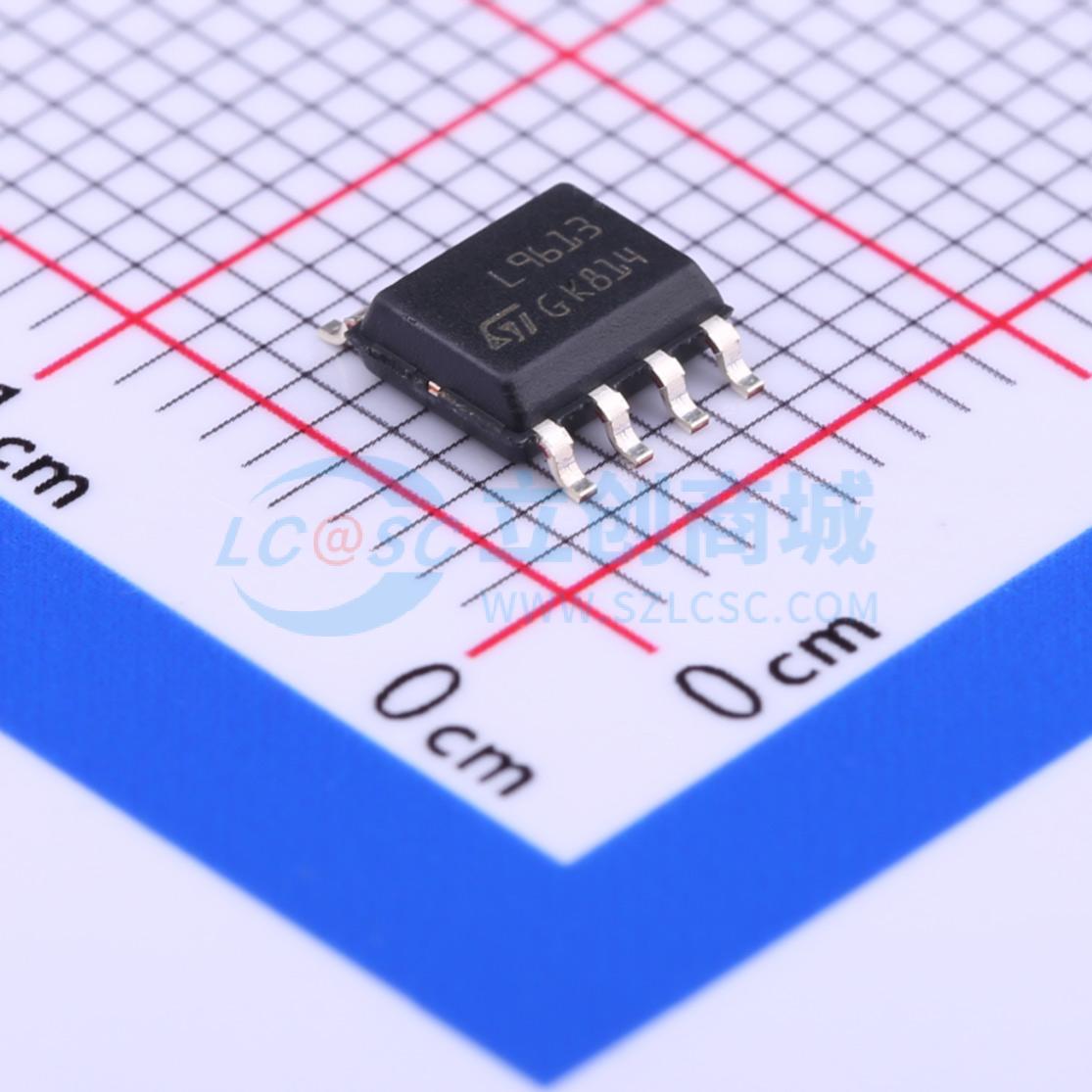

L9613B

L9613是一种单片集成电路，包含标准ISO 9141兼容接口功能。它被设计用于提供汽车应用中的双向串行通信。该器件提供了一个称为K的双向链接到与VBat相关的诊断总线。它还包括一个单独的比较器L，也可以连接到VBat总线。K的输入TX和输出RX通过集成的上拉电阻与VCC相关联。此外，L比较器输出LO具有连接到VCC的上拉电阻。

所有定义为VBat总线输入的LI和K都有依赖于电源电压的阈值，并带有足够的迟滞来抑制线路尖峰。这些引脚受到过电压、对GND和VS短路的保护，并且还可以驱动超过VS和GND。考虑到内部上拉电阻的行为，这些特性也适用于TX、RX和LI。热关断功能会在芯片温度升高超过热关断阈值时关闭K输出。要重新激活K，芯片温度必须降至K开启温度以下。为了在VS中断条件下不发生故障，输出将被关闭并保持高阻状态。该器件还受到反向电池条件的保护。在缺乏VS或GND的情况下，所有引脚显示高阻特性。为了实现缺少与VS相关的总线线LI和K的情况，输出LO和RX显示确定的开启状态。抑制所有4类“Schaffner”信号（Schaffner 1；2；3a,b；4），所有引脚可以承受最大±0.2mJ的短能量脉冲。所有这些特性，加上高达>1301 Kbaud的可能波特率、受控输出斜率以降低EMI、宽电源电压范围以及在系统断电VCC≤0.5V期间真正待机功能典型ISSB≤1μA零功耗，使该器件非常适合汽车总线系统。
