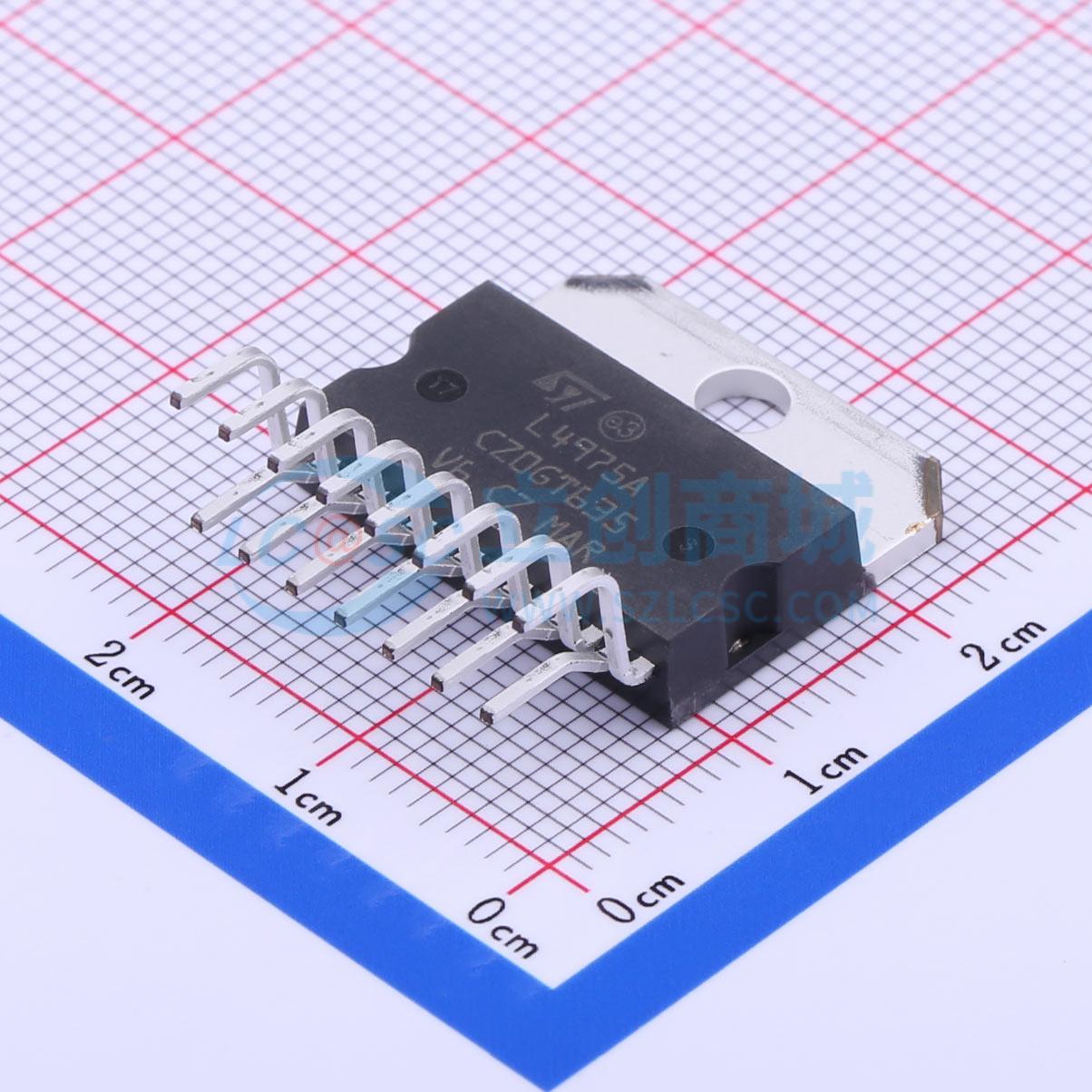

温馨提醒：图片仅供参考，商品以实物为准
L4975A
5A单片降压开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- L4975A 是一款5A单片降压开关稳压器,提供5.1V至40V的输出电压范围。采用BCD混合技术,内置DMOS输出晶体管,实现高效率和快速开关时间。具有复位和掉电功能,软启动,限流和热保护功能。该设备安装在一个15引脚多瓦塑料封装中,需要很少的外部组件。高效的运行频率高达500KHz,可减少外部滤波组件的尺寸和成本。
- 品牌名称
- ST(意法半导体)
- 商品型号
- L4975A
- 商品编号
- C262895
- 商品封装
- Multiwatt-15
- 包装方式
- 管装
- 商品毛重
- 8.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 15V~50V | |
| 输出电压 | 5.1V~40V | |
| 输出电流 | 5A | |
| 开关频率 | 500kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃@(TJ) | |
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
L4975A是一款降压型单片式功率开关稳压器，可在5.1至40V的可变电压下提供5A电流。 该器件采用BCD混合技术实现，使用DMOS输出晶体管以实现极高的效率和极快的开关时间。L4975A的特性包括为微处理器提供复位和电源故障信号、前馈线路调节、软启动、限流和热保护。该器件采用15引脚多瓦塑料功率封装，所需外部元件极少。高达500KHz的开关频率下高效运行，可减小外部滤波元件的尺寸并降低成本。
商品特性
- 5A输出电流
- 5.1V至40V输出电压范围
- 0至90%占空比范围
- 内部前馈线路调节
- 内部限流
- 片上精确5.1V ± 2%基准电压
- 复位和电源故障功能
- 软启动
- 输入/输出同步引脚
- 带滞后开启功能的欠压锁定
- 每个周期单脉冲的PWM锁存
- 极高的效率
- 高达500KHz的开关频率
- 热关断
- 连续模式运行
